薄板拼版连接桥宽度不足引起变形的解决方法

2020-05-19 12:01:49 472

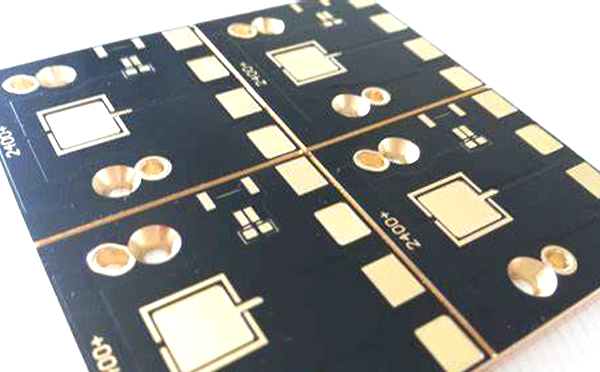

试验表明连接桥的刚度与宽度对改善薄板拼版的变形具有重要意义。对于PCB厚度≤1mm的拼版,连接桥的宽度应≥5m,连接桥内层最好布设全铜,以提高刚度。解决方法有以下建议供参考:


(1)连接桥的刚度对于超薄板的变形影响很大。建议连接桥宽度按7mm以上数据设计并全层布铜(比槽宽内缩0.5mm)。

(2)工艺边宽度需≥10mm并全层布铜。

(3)拼版排数不能多于2排。

(4)如果子板间不能直接用连接桥连接,必须采用过渡连接条/块时,建议以提高整体刚度为考量,加宽连接条宽度至5mm以上,以便顶针支撑。
