通孔回流焊接焊膏扩印字符上产生锡珠的原因和解决方法

2020-05-19 12:01:49 1405

原因:

油墨字符不具有润湿熔融焊锡的能力,但也不像阻焊层表面那样光滑,它容易黏附熔融焊锡。

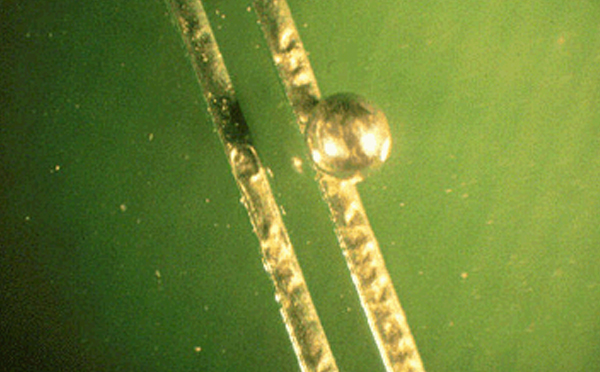

通孔回流焊接,钢网开窗一般都比焊盘大,只有这样才有足够量的焊料填充元件孔。如果焊膏扩印在丝印字符上,回流焊接后在字符上容易产生锡珠。


解决方法:

1、通孔回流焊接焊盘附近2mm范围内避免设计丝印字符。

2、也可以从钢网开窗方面考虑,即避免将焊膏印刷在字符上,但需要注意的是,不允许出现焊膏包围字符的情况。


标签: 锡珠
