PCB板材表面处理品质对比：为什么高价值项目更青睐ENIG（化镍金）？

在PCBA加工领域，PCB表面的处理工艺看似只是薄薄的一层金属覆盖，实则直接决定了元器件与基板之间的电气连接品质与长期环境耐受力。虽然OSP（有机可焊保护膜）或HASL（热风整平）在特定应用场景下具有成本优势，但在医疗仪器、航空航天以及高精度工业控制等对可靠性有极致要求的高价值PCBA项目中，ENIG（化镍金）处理工艺始终是行业内的首选。这种化学镍金工艺通过电化学置换反应在铜表面沉淀厚度均匀的镍层与金层，其提供的物理与化学特性，是其他低成本表面处理方案难以企及的。

一、 优异的表面平整度与高密度封装支持

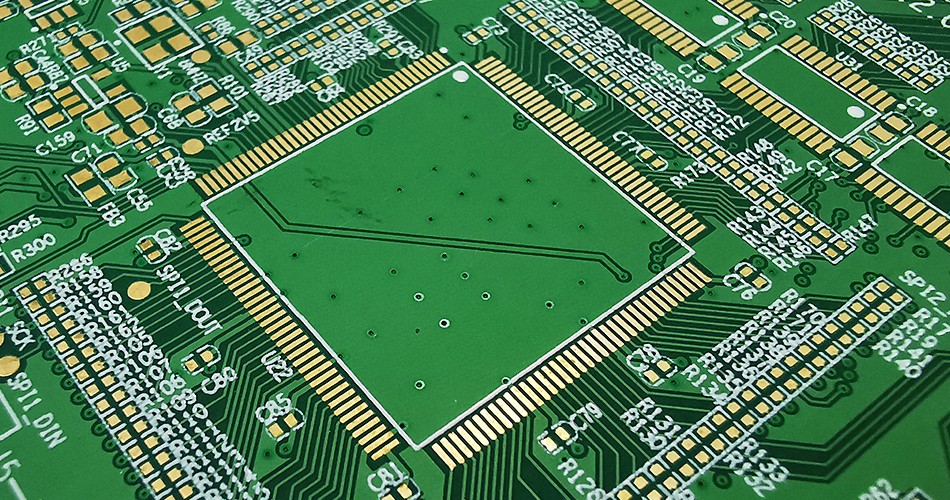

当今电子产品向小型化、高集成度演进，密间距的BGA（球栅阵列）与QFN元器件成为主流。HASL工艺由于是通过热风将多余锡液吹除，表面物理形态极不平整，容易在细小焊盘边缘形成锡丘，导致芯片底部贴装偏位或桥接短路。相比之下，ENIG工艺是通过化学沉积方式，在焊盘表面形成极度平整且厚度高度一致的金属覆盖层。

这种超平整的物理表面，为微米级贴片带来了天然的基准。在进行高精密元器件贴装时，ENIG焊盘能够保证锡膏印刷的体积精确度，彻底消除了由于表面高低不平引发的虚焊或爬锡异常。这种高平整度带来的制造稳定性，对于提升高端复杂板卡的产线直通率有着直接的经济价值。

二、 长期的抗氧化能力与货架期表现

很多存储时间较长的原材料在进入产线时会出现氧化问题。OSP膜层非常脆弱，不仅对存储环境有苛刻要求，且经过一次回流焊后保护层基本失效，不利于多重制造工序。HASL锡层容易在长时间存放后产生金属间化合物演变，导致焊锡润湿性降低。ENIG工艺中的金层性质极其稳定，在常温与干燥环境下具备极长的货架期，即使存放数月后，其焊盘表面的可焊性依然保持如初。

对于跨越多个制造阶段或需要进行返修的复杂PCBA项目，ENIG提供了极大的缓冲空间。该处理方式展现出的优异抗氧化性能，使板卡在经历多次回流焊及高温处理后，焊盘表面依然保持良好的润湿特性，极大降低了因为氧化导致的制造现场维修成本。

三、 极佳的电接触性能与信号完整性

ENIG中的镍层作为扩散阻挡层，防止了底层铜的氧化扩散。而顶部的薄金层，不仅提供优异的润湿性，还具备卓越的导电性能。在处理射频信号、高频通信板或需要作为按键触点使用的焊盘时，这种多层金属结构表现出显著的信号完整性优势。

相比之下，某些便宜的PCBA表面处理工艺在多次插拔或高频震动环境下，接触电阻会迅速上升，引发通信链路的不稳定。ENIG处理后的接触表面，摩擦系数低，硬度适中，即便作为连接器插头区域也具备极佳的接触可靠性。这种多功能属性使得它成为高性能产品设计中的理想基准，减少了客户在选型时对不同模块采取差异化表面处理的麻烦。

四、 关键环境下的化学稳定与可靠性防线

高价值电子设备往往在极端工况下运行。ENIG处理工艺在处理潮湿、酸性气体等腐蚀环境时，展示出了显著的防锈蚀逻辑。镍金界面结构不仅牢固锁定了焊盘底层，还通过自身化学惰性有效隔离了外界腐蚀性物质对铜基材的侵蚀。这种物理屏障在严苛的野外应用环境下，成为了保障整机电气性能长久稳定的隐形防线。虽然ENIG处理工艺在加工成本上高于普通方案，但考虑到减少的返修工率、极低的现场失效概率以及对高端元器件的适配度，其投入产出比在全生命周期视角下具备明显优势。

制造业的每一个细节选择，都是在为产品的未来可靠性进行投资。如果您正处于产品研发的选型阶段，或需要针对复杂应用场景优化制造工艺，选择能够提供严苛工艺管控的制造伙伴至关重要。
