灌封PCBA插件焊点断裂情况和解决方法

2020-05-19 12:01:49 486

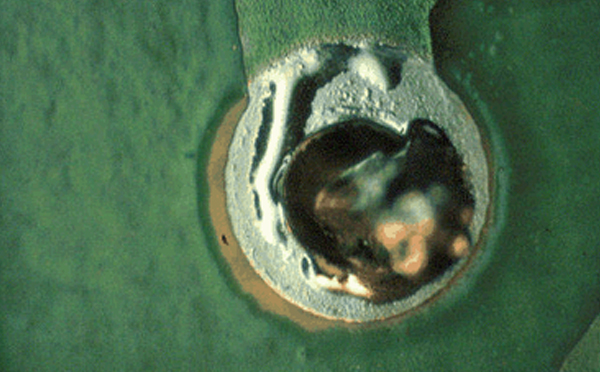

一般情况下,灌封胶的CTE在200~240X10-6之间,而PCB的CTE则只有14~16X10-6。过大的CTE差值在昼夜温差变化下对插件焊点形成周期性的蠕变一塑性变形,最终导致焊点疲劳失效。


解决方法:

(1)改单面板为双面板,主要是孔金属化;

(2)优化树脂配方,降低CTE。
