二方与三方品质联合审计：高品质PCBA加工厂对上游供应链的延伸制程监控

在电子制造行业，印刷电路板组件即PCBA的最终出厂合格率不仅取决于贴片车间的设备精度与工艺参数，更深度依赖于上游原材料的物理品质与微观一致性。随着工控、新能源及医疗电子等高可靠性领域的集成度不断提升，传统的入厂点检模式已经无法从根本上拦截因原材料制程漂移带来的质量隐患。高标准的PCBA加工企业必须将品质防线向供应链上游深度延伸。通过引入第二方客户品牌方与第三方专业检测机构进行品质联合审计，对基板制造、芯片封测等源头环节实施常态化、穿透式的制程监控，是现代电子制造企业构建品质壁垒的必然选择。

一、 联合审计的定义与供应链协同的管理机制

在供应链质量管理体系中，第二方审计是指作为采购方的电子制造服务商或产品品牌方对直接供应商进行的审核，而第三方审计则是由独立的、具备国家级资质的认证机构或行业测试实验室执行的合规性核验。联合审计机制将这两者的优势进行了深度融合。电子制造服务商凭借对实际贴片焊接制程工艺的深刻理解，能够精准识别哪些上游工艺偏差会直接传导至生产线末端；而专业的第三方检测机构则配备了高精度的微观物理失效分析仪器，能够提供定量的元素及物料分析数据。这种联合行动打破了传统供应链中工厂与供应商之间的信息壁垒。通过共同制定高出行业通规的内控技术协议，审计团队能够直接进驻裸板制造厂与芯片封测厂的生产现场，将质量预防动作由单纯的来料抽检升级为对源头配方、电镀、固化等核心工艺参数的动态监督。

二、 裸板基材厂延伸审计的物理性能指标

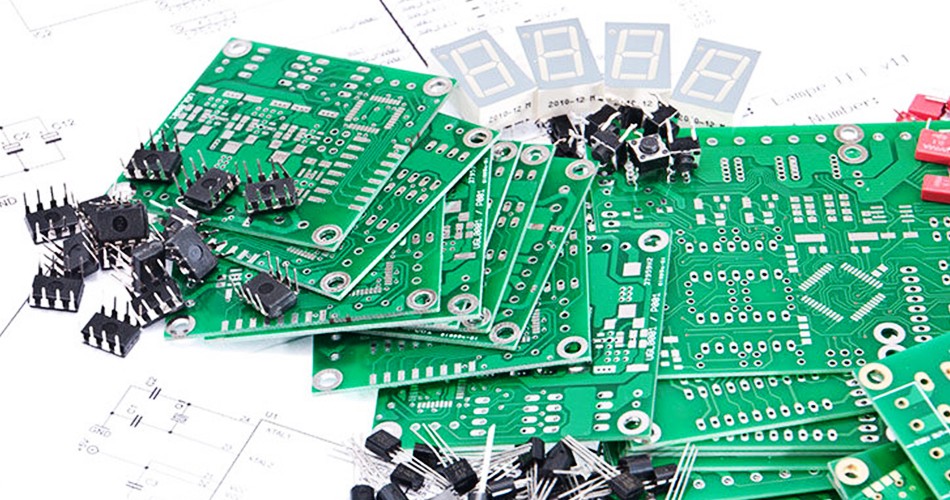

裸板即PCB作为电路的基础载体，其内部孔壁铜厚、阻焊油墨质量和焊盘表面处理直接影响着后续焊接的机械强度。联合审计团队在进入PCB制造厂时，其核心关注点集中在两项硬性物理指标。

第一项指标是通孔壁铜的电镀均匀度。在高电压或频繁冷热循环的工作场景下，如果过孔壁铜厚度低于国际电子工业联接协会规定的二级或三级标准，即通孔壁铜平均厚度低于二十微米或二十五微米，在回流焊的热冲击下极易因铜阻抗急剧上升发生层间开裂。审计中必须核查电镀槽的实时电流分布监控数据，并现场随机抽取拼板进行金相切片分析。

第二项关键指标是阻焊油墨的固化程度以及焊盘平整度。阻焊层固化不足会导致在后续PCBA加工的三防漆涂覆中发生化学气泡或漆膜脱落；而无铅喷锡或化学镍金工艺的平整度波动，则是0.4毫米细间距器件焊接连锡缺陷的催化剂。通过调取其固化炉的连续温区控制报表，配合涂层附着力百格实验数据，审计团队能够从物理和化学双重维度锁死裸板基材的耐热与防腐蚀性能极限。

三、 半导体封测及器件级供应商的延伸控制

除了基板，高精密芯片和阻容感元器件在封测阶段积累的隐性损伤，往往是导致PCBA现场大面积不良的始作俑者。在对器件供应商实施审计时，团队需针对湿敏元件防护以及内部金丝键合强度进行深度透视。

湿敏器件在封装时如果塑料模塑料与内部金属框架之间存在微小分层，拆封后极易吸附空气中的水分子。当其经历高达两百四十摄氏度的无铅回流焊温度时，汽化的水分会爆发式膨胀，导致封装体开裂或内部金线拉断。联合审计必须核实封测厂的烘烤除湿规范与防静电真空包装线的密封性。

此外，针对超高集成度的逻辑控制器或功率驱动器件，审计团队会利用第三方实验室的扫描超声波显微镜，对芯片晶圆、引线键合区进行分层扫描，并现场核对拉力测试仪拉力数值，确保内部微观连接足以抵御大电流工作状态下的热应力。

四、 数字化MES系统对接与数据穿透的可追溯性

物理层面的现场核对需要数字化的技术链条予以固化，防止由于人为记录缺失导致联合审计流于形式。在先进的品质管控模式下，上游元器件及PCB供应商的生产批次参数、电镀液分析记录以及关键物料的出厂检测报告，均需通过标准应用程序接口实现与PCBA加工厂制造执行系统即MES的数据直连。

当某一批次的二极管或电容到达贴片车间时，来料质量控制即IQC人员扫描其唯一物料条码，系统会自动与该批次供应商在封测或制造阶段的现场工艺数据、第三方合格证书进行自动关联校验。只有在数据判定完全处于公差范围内时，物料才会被允许发往SMT贴片机，从而实现了将潜在元器件制造缺陷在上线前两秒内进行系统性拦截的数据闭环。

在高可靠性的电子组装长跑中，任何对原材料隐性质量漏洞的妥协都将以整机失效的惨痛代价奉还。高品质的电子制造服务商，其核心能力不仅体现在车间内的高速贴片与高精焊接，更体现在对整个供应链生态制程能力的刚性约束。

我们建立了一套完善的第二方与第三方供应商联合审计标准体系，并配备了专门由资深质量总监和第三方认证检测实验室构成的延伸制程监控团队，致力于从裸板电镀、油墨固化到芯片引线键合的每一处源头封死品质变数。欢迎联系我们。我们将为您提供详尽的供应链品质管理体系指引，协助您构建覆盖元器件源头的高标准的品质壁垒，让您的PCBA加工项目在出厂到长期服役的每一个生命周期都具备最可靠的技术支撑。
