钢网自动清洗频次管控：高密度贴片如何通过清洁度控制避免连锡缺陷

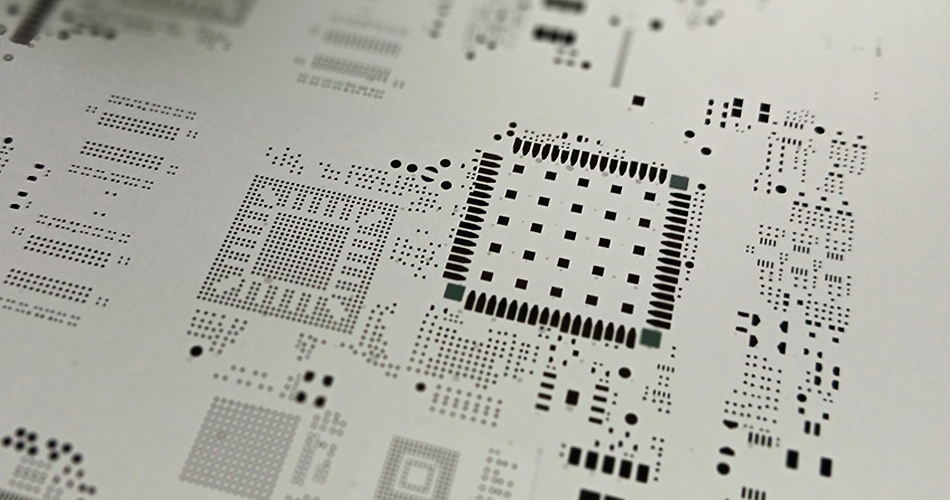

在现代高密度电子装联制造中，元器件的小型化与集成度已经达到了微米级尺度。球栅阵列即BGA、无引脚扁平封装即QFN以及零一零零五等微型贴片器件的大量应用，使得拼板表面的焊盘间距被压缩到了极限。在这种高精度要求的制造背景下，PCBA加工中的锡膏印刷工艺面临着极高的容错挑战。统计表明，表面贴装制程中超过六成的焊接缺陷都源于锡膏印刷质量，而其中最频发且危害最大的当属焊点连锡。要想在生产源头彻底封杀连锡缺陷，对激光钢网的自动清洗频次进行精细化管控并确保网板底部清洁度，是极具实操价值的工艺手段。

一、 钢网底部渗锡与连锡缺陷的物理形成机理

在回流焊后的失效分析中，连锡表现为相邻两个或多个焊点之间的金属桥接，这会直接造成电通路短路。要控制这一缺陷，必须从锡膏在钢网底部的物理堆积过程说起。在连续印刷过程中，刮刀将锡膏压入钢网开孔，随后钢网与电路板即PCB执行脱模分离。由于锡膏具有非牛顿流体的触变性与粘性，在脱模瞬间，总会有微量未完全释放的焊锡粉末和助焊剂树脂残留在网孔内壁及钢网底部边缘。随着印刷板数的增加，这些残留物在刮刀的往复挤压下，会逐渐向钢网贴合PCB的一面扩散并发生堆积。这种现象在业内被称为渗锡。当钢网底部积聚了过多的渗锡时，钢网与PCB焊盘之间的物理密封效应就会失效，产生肉眼难辨的间隙。后续印刷时，锡膏会顺着间隙溢出焊盘边界，最终在回流焊高温熔融阶段因表面张力拉拽而产生连锡短路。

二、 在线自动清洗的三位一体动态参数调优

为了消除渗锡带来的密封失效，现代全自动印刷机都配备了在线自动清洗系统。高效的在线清洗必须依赖湿擦、干擦与真空吸嘴抽吸这三项动作的合理组合，并针对不同密度的产品进行差异化频次设定。在传统的PCBA大批量生产中，工艺人员习惯于设置固定频次的清洗。比如每印刷五片板执行一次擦拭，这种一刀切的方法在面对混装板时极易翻车。针对包含零点四毫米间距QFN或超细间距连接器的区域，印刷底部的渗锡速度极快。对于这类高密度产品，必须将自动清洗频次提升至每三片板、甚至每两片板擦拭一次。在参数设定上，清洗顺序应设定为先喷洒清洗剂执行湿擦，使干涸在底部的树脂稀释，随后进行干擦抹除松动的金属颗粒，最后开启大真空泵进行物理抽吸，将滞留在网孔边缘的微量焊料彻底吸净。这种针对高密度位号的精细化频次管理，能确保钢网始终处于紧密贴合状态。

三、 离线深度清洗与张力衰减对焊接品质的影响

在线自动清洗虽然能够高效清除钢网表面及底部的大部分锡膏，但无法解决干涸在网孔直壁拐角处的坚硬残留物。在长周期的生产过程中，助焊剂中的活化剂成分在空气中长期暴露后会发生交联固化，在开孔内壁形成一层化学阻挡膜。这层膜不仅增加了脱模时的物理摩擦阻力，还会导致锡膏释放体积严重缩减，诱发漏印或局部多锡。因此，生产线必须强制执行离线深度清洗制度。在连续运行四小时后，或者在转产换线的工艺节点，必须将钢网取下送入专用的全自动超声波喷淋清洗机中，使用中性水基清洗剂进行深度物理剥离。同时，工艺人员需定期使用钢网张力计点检网板的拉伸状态，张力如果衰减至三十牛顿每厘米以下，钢网中部的形变下垂会导致密封失效，必须强制报废，以防产生批量性的连锡故障。

四、 3D锡膏测厚仪数据闭环与智能清洗纠偏

在推行智能化制造的今天，单纯依靠人工经验去设定清洗频次，依然无法做到对焊接异常的瞬时响应。我们将锡膏测厚仪即SPI与前道的全自动印刷机进行数字化联机组网，构建了实时的品质防错闭环。当SPI检测系统扫描高密度板卡时，其算法会对每一个焊盘上的锡膏体积、面积及高度偏差进行快速计算。一旦识别到相邻焊盘之间的锡膏边缘发生了高度塌陷或桥接趋势，系统即使在当前设定的清洗间隔内，也会立即向印刷机发送紧急干预信号，强制触发一次湿擦、干擦、真空吸的深度清洗循环。这种基于真实焊接状态的数据驱动模式，将传统的静态时间管控升级为动态的按需控制，极大压低了由于刮刀压力波动、室温变化引起的偶然性溢锡风险，保障了产品最终出厂的质量稳定性。
