PCBA连接器的应用设计

2020-05-19 12:01:49 515

背景说明:

通信产品除了线卡与背板互联采用连接器外,线卡上、线卡与子板间也会用到很多连接器。


设计要求:

(1)线卡上长的连接器,如内存条连接器,一般按垂直传送方向进行布局,以便良好散热,但焊接时变形采用托盘,以消除再流焊接时PCB的变形影响。

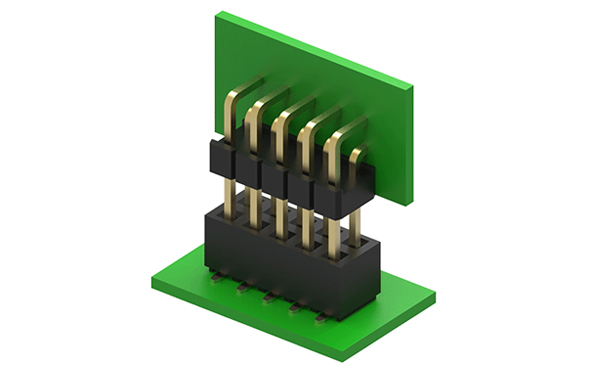

(2)“板一板”间互联,尽可能采用一对连接器互联。如果多个变形选用带定位孔的连接器。

(3)使用带定位销连接器时,定位孔应一个设计为圆孔,另一个设计为长槽孔,以避免开焊。
