教你快速的掌握电烙铁的使用方法

2020-05-19 12:01:49 285

电烙铁是电子制作和电器维修的必备工具,主要用来焊接元件及导线。在一些PCBA加工厂中,电烙铁是常用的加工和返修设备,电烙铁的操作方法相对比较简单,下面就介绍电烙铁在PCBA工厂中焊接返修电路板的操作方法。

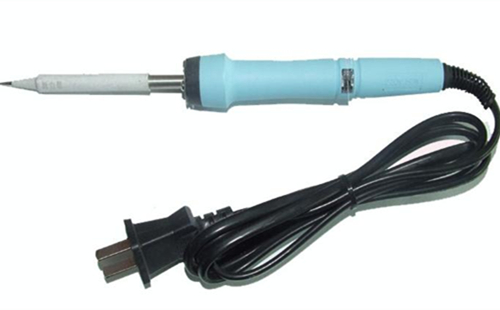

电烙铁

一、电烙铁的握法

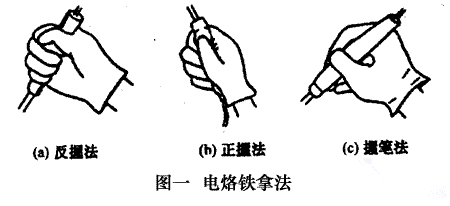

电烙铁的握法有三种,分别是反握法、正握法和握笔法。一般在使用大功率的电烙铁时,采用反握法,使用中等功率的电烙铁或者带弯头的电烙铁时,采用正握法,而一般在操作台上对电路板进行焊接返修时,则用握笔法。如下图所示


二、电烙铁的操作步骤

1、接上电源

如果是焊接有铅,把温度调到380℃左右,如果焊接是无铅,则把温度调到400℃以上。

2、准备施焊

用焊锡丝给烙铁头镀上一层锡,空气氧化烙铁头,焊锡丝一般含有松香,无需对烙铁头添加松香。

3、加热焊件

将烙铁头放在待焊区,时间1~2秒,时间不宜太长。

4、放入焊锡丝

将焊锡丝放入烙铁头,使其熔化,形成焊接。

5、移开焊锡丝

待焊锡丝熔化一定的量之后,移开焊锡丝。

6、移开电烙铁

待焊锡丝浸润焊盘,实现焊接后,移开电烙铁。

7、清洗电路板

在焊接完成之后会残留有松香,所以要用棉棒对电路板进行清洗。

电烙铁的操作是非常简单的,不过要想成为电烙铁高手,需要在实践中不断的操作。
