锡膏印刷机的操作安全及电源系统

2020-05-19 12:01:49 273

印刷是一个建立在流体力学下的制程,它可多次重复地保持,将定量的锡膏涂覆在PCB的表面上。PCB 的上面与丝网或钢板保持一定距离(非接触式)或完全贴住(接触式),锡膏或粘胶在刮刀的作用下流过丝网或钢板的表面,并将其上的切口填满,于是锡膏或粘胶便贴在PCB 的表面,最后,丝网或钢板与PCB 分离,于是便留下由锡膏或粘胶组成的图像在PCB 上。在PCBA加工过程,印刷的过程由锡膏印刷机完成。

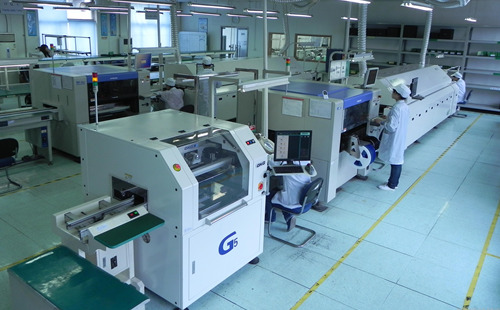

锡膏印刷

操作和安全紧密联系,在设备操作时要注意人身安全,其次保证设备和产品不受损失,设备操作前一定先得了解其安全系统,在设备出现异常状况时做出相应且果断的措施。各系统按钮位置如图2-2-3 所示。

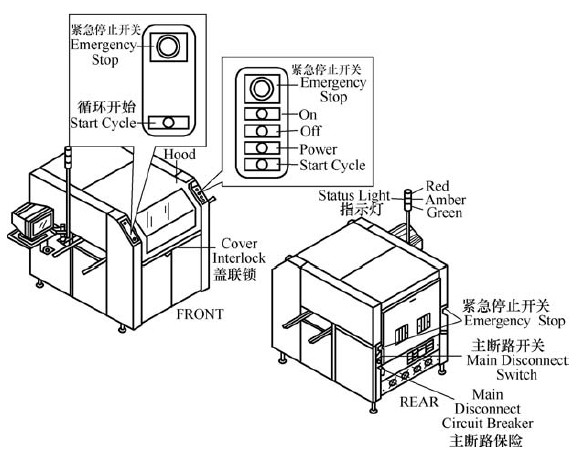

图2-2-3 各系统按钮位置

1.紧急停止开关(Emergency Stop)

紧急开关的位置—— 设备上一共有4 个,黄底红色,标识“Emergency Stop”的按钮。在设备的正面、“COVER”两边的手动控制面板最上端有两个“Emergency Stop”按钮,在设备的后面两侧电源控制面板最上端也有两个“Emergency Stop”按钮。如图2-2-4 所示。


图2-2-4 印刷机系统按钮功能

紧急开关的作用——在设备自动运行或手动操作时,如出现人员受伤或设备异常紧急情况时,可按下设备上的4 个中的任何一个“Emergency Stop”按钮,使设备完全处于断电,机械可运动部位将处于完全停止,所有的伺服电机都处于锁定状态,同时关闭总气路,所有气动装置断气。

2.主电源电路保护开关和设备电源开关

(1)电路保护开

位置——设备背面左侧的电源控制面板最下方的一个跳闸开关,直接与AC 220V 主电源线相连接。

作用——有漏电保护功能。遇到设备漏电、短路、人员触电或其他电路不良故障时,此开关自动跳闸关闭设备总电源,保护人员的安全、设备和材料等免受损失。

(2)设备电源开关

位置——电源控制面板的中间一个黄底红色旋钮式开关。在电路保护开关的上方。

作用——开关设备总电源,如为ON 时不会因设备异常断电而跳为OFF,状态保持,起到电源再确认的作用。
