锡膏印刷机工作过程

2020-05-19 12:01:49 280

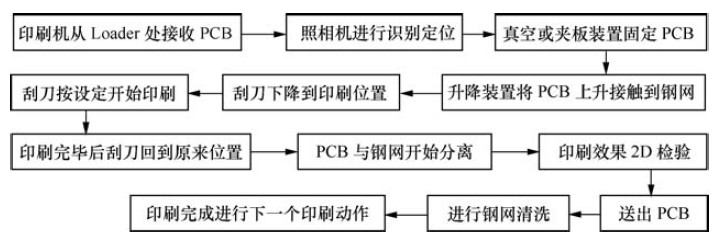

PCBA加工中,锡膏印刷机的运行过程主要有:进板、印刷、出板三大部分,具体工作流程如图2-2-5 所示。


图2-2-5 锡膏印刷机运行过程

锡膏印刷机工作一般步骤如下。

① PCB 被沿着输送带送入印刷机。

② 机器寻找PCB 的主要边并且定位。

③ Z 形架向上移动至真空板的位置。

④ 加入真空,牢固地固定PCB 在特定的位置。

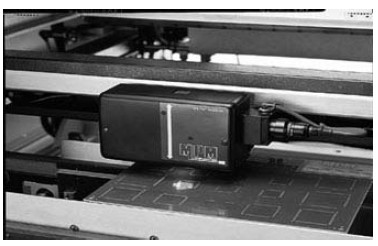

⑤ 视觉轴(镜头)慢慢移动至PCB 的第一个目标(基准点),如图2-2-6 所示。


图2-2-6 PCB 基准点

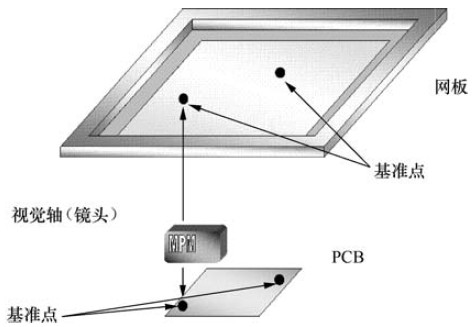

⑥ 视觉轴(镜头)寻找相应的钢网下面的目标(基准点),如图2-2-7 所示。


图2-2-7 钢板与PCB 基准点对称

⑦ 机器移动印网使之对准PCB。机器可使印网在X、Y 轴方向移动和在θ轴方向转动。

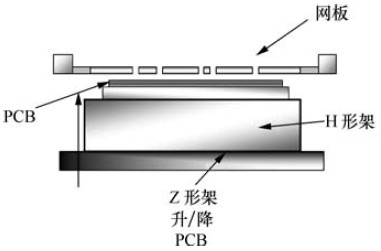

⑧ 钢网和PCB 对准,Z 形架将向上移动,带动PCB 接触印网的下面,如图2-2-8 所示。

pcba

图2-2-8 Z 形架升/降

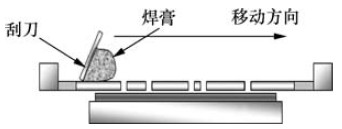

⑨ 一旦移动到位,刮刀将推动焊膏在网板上滚动,并通过网板上的孔印在PCB 的PAD 位上,如图2-2-9、图2-2-10 所示。

pcba

图2-2-9 锡膏印刷

pcba

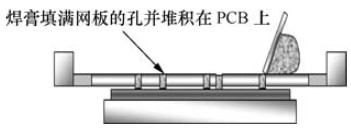

图2-2-10 锡膏印刷到PAD 上

⑩ 当印刷完成,Z 形架向下移动带动PCB 与网板分离。

[图片]机器将送出PCB 至下一工序。

[图片]印刷机要求接收下一张要印的PCB。

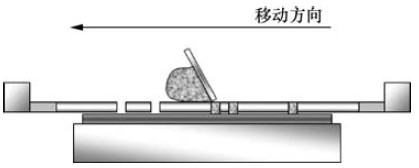

[图片]进行同样的过程,只是用第二个刮刀向相反的方向印刷,如图2-2-11 所示。

pcba

图2-2-11 刮刀向左印刷
