PCBA加工中的常见电路板问题

2024-08-05 08:00:00 徐继 22

PCBA(Printed Circuit Board Assembly)加工过程中,电路板可能会出现各种问题,这些问题不仅影响产品的性能,还可能导致生产成本的增加。识别并解决这些常见问题对确保高质量的PCBA加工至关重要。本文将探讨在PCBA加工中常见的电路板问题,包括虚焊、短路、开路、焊点缺陷和PCB基板问题,并提供相应的解决方案。

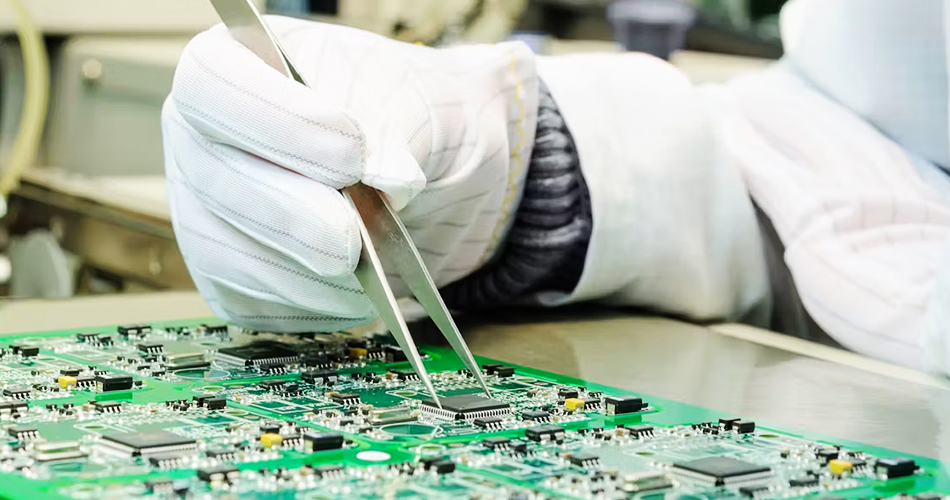

pcba


虚焊



1、问题描述

虚焊是指焊点未能完全与电路板焊盘形成可靠的连接,通常表现为焊点接触不良,导致电气信号传输不稳定。常见的虚焊原因包括焊锡不足、加热不均匀和焊接时间过短。



2、解决方案

  • 优化焊接工艺:调整焊接参数,如温度、时间和焊接速度,确保焊锡完全熔化并形成良好的连接。

  • 检查设备:定期维护和校准焊接设备,确保其正常运行。

  • 进行视觉检查:使用显微镜或自动化检测设备检查焊点,确保焊接质量。



短路



1、问题描述

短路指电路板上两个或多个不该连接的电路部分意外接触,导致电流异常流动。短路问题通常由焊锡溢出、铜线短接或生产过程中的污染引起。



2、解决方案

  • 控制焊锡量:避免焊锡溢出,确保焊点干净整齐。

  • 清洁PCB:在生产过程中保持PCB的清洁,防止污染物导致短路。

  • 使用自动检测:应用自动化检测系统(如AOI)来快速识别短路问题。



开路



1、问题描述

开路指电路板上的某些线路或焊点未能形成电气连接,导致电路无法正常工作。开路问题常见于焊接缺陷、PCB基板破损或设计错误。



2、解决方案

  • 检查焊点:确保所有焊点均正确连接,焊锡量充足。

  • 修复PCB:对于物理损伤的PCB基板,进行修复或替换。

  • 验证设计:在生产前对电路板设计进行严格验证,确保设计正确无误。



焊点缺陷



1、问题描述

焊点缺陷包括虚焊、冷焊、焊球和焊锡桥等问题,这些缺陷会影响焊点的机械强度和电气性能。



2、解决方案

  • 控制焊接温度和时间:确保焊接过程中的温度和时间达到最佳状态,避免焊点缺陷。

  • 使用优质材料:选择高质量的焊锡和助焊剂,减少焊点缺陷的发生。

  • 进行焊点检查:使用显微镜或其他检测工具检查焊点,确保其质量。



PCB基板问题



1、问题描述

PCB基板问题包括基板翘曲、层间剥离和开裂等。这些问题通常是由于制造过程中的不当操作或材料缺陷引起的。



2、解决方案

  • 选择优质材料:使用高质量的PCB基板材料,减少基板问题的发生。

  • 控制生产环境:保持生产环境的稳定性,避免温度和湿度的剧烈变化。

  • 严格生产控制:在生产过程中严格控制基板的处理和加工,避免基板受损。



总结


PCBA加工过程中,常见的电路板问题包括虚焊、短路、开路、焊点缺陷和PCB基板问题。通过优化焊接工艺、控制焊锡量、清洁PCB、检查焊点、选择优质材料和严格生产控制,可以有效减少这些问题的发生,提高PCBA加工的质量和可靠性。定期进行质量检查和维护,确保生产过程的顺利进行,从而提升产品的整体性能和市场竞争力。
