PCBA加工中的关键工艺步骤详解

2024-07-21 15:00:00 徐继 17

PCBA加工是电子制造领域中的关键工艺之一,涉及到从PCB设计到成品组装的多个环节和步骤。下面我们将详细解析PCBA加工中的关键工艺步骤,以便更好地了解整个加工过程。

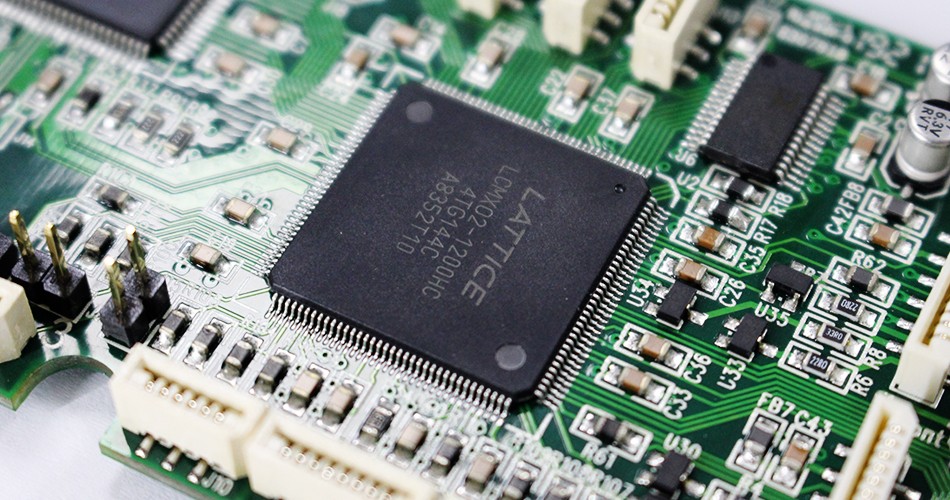

pcba


1、PCB设计与布局



PCB设计与布局是PCBA加工的起点,决定了后续加工的方向和流程。在设计阶段,需要根据电路图和产品需求进行PCB板的设计,包括元器件的布局、线路连接、尺寸规划等。合理的设计与布局可以减少后续加工中的错误和调整,提高生产效率。



2、PCB制造与加工



PCB制造与加工是PCBA加工的核心环节之一。首先是制作PCB板,包括选择合适的板材、切割成规定尺寸、印刷电路板制作等步骤。然后是对PCB板进行化学处理,如酸洗、电镀,以增强导电性和耐腐蚀性。最后是进行PCB板的焊接、贴片、检测等工艺,将元器件粘贴到PCB板上并完成焊接。



3、元器件贴装与焊接



元器件贴装与焊接是PCBA加工的关键步骤之一,直接影响产品的性能和质量。在这个环节,需要将各种元器件按照设计要求贴装到PCB板上,包括表面贴装元器件(SMD)和插件元器件(THT)。然后通过热熔焊接或波峰焊接等方式进行焊接,确保元器件与PCB板的良好连接。



4、质量检测与调试



质量检测与调试是保证PCBA产品质量的关键步骤。在这个阶段,需要进行电气测试、功能测试、可靠性测试等多种测试手段,验证PCBA产品的性能和稳定性。同时还要进行调试,解决产品中可能存在的问题和缺陷,确保产品达到客户要求和标准要求。



5、成品包装与交付



最后是成品包装与交付,将经过检测和调试的PCBA产品进行包装,包括防静电包装、防震包装等,确保产品在运输过程中不受损坏。然后进行产品标识、质量检验,并完成交付给客户。同时要保留产品的相关记录和文档,以便后续跟踪和维护。



结语



PCBA加工中的关键工艺步骤涉及到PCB设计与布局、PCB制造与加工、元器件贴装与焊接、质量检测与调试、成品包装与交付等多个环节,每个环节都至关重要,相互关联,缺一不可。只有在每个环节都严格执行工艺要求和质量标准,才能保证PCBA产品的质量稳定和可靠性。希望本文对于理解PCBA加工的关键工艺步骤有所帮助,为您的生产工作提供参考和指导。
