PCBA加工中的元器件焊接

2024-07-05 22:00:00 徐继 4

PCBA加工(Printed Circuit Board Assembly,印刷电路板组装)是电子制造过程中至关重要的一环,而元器件焊接作为PCBA加工的核心步骤之一,其质量和技术水平直接影响着整个电子产品的性能和可靠性。本文将围绕PCBA加工中的元器件焊接展开讨论。

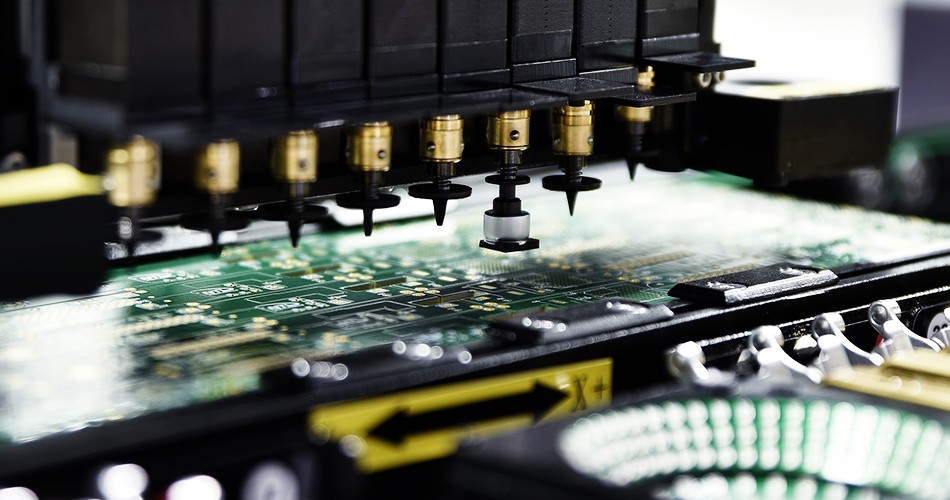

pcba


表面贴装技术(SMT)焊接



表面贴装技术(Surface Mount Technology,SMT)是目前PCBA加工中广泛采用的一种焊接方法,它相对于传统的插件焊接技术具有更高的密度、更好的性能和更高的可靠性。



1. SMT焊接原理



SMT焊接是将元器件直接贴装在PCB板的表面,通过焊接技术将元器件与PCB板连接起来。常见的SMT焊接方式包括热风炉焊接、波峰焊接和回流焊接等。



2. 热风炉焊接



热风炉焊接是通过将PCB板放入预热的热风炉中,使焊接点的焊膏熔化,然后将元器件贴装在熔化的焊膏上,待焊膏冷却后形成焊接。



3. 波峰焊接



波峰焊接是将PCB板的焊接点浸入熔融的焊锡波中,使焊锡涂覆在焊接点上,然后将元器件贴装在焊锡涂层上,待焊锡冷却后形成焊接。



4. 回流焊接



回流焊接是将贴装好的元器件和PCB板放入回流炉中,通过加热使焊膏熔化,然后冷却固化形成焊接。



焊接质量控制



元器件焊接质量的好坏直接关系到PCBA产品的性能和可靠性,因此需要严格控制焊接质量。



1. 焊接温度



控制好焊接温度是保证焊接质量的关键。温度过高容易导致焊点气泡、焊接不完全;温度过低则会导致焊接不牢固、导致虚焊等问题。



2. 焊接时间



焊接时间也是影响焊接质量的重要因素。时间过长容易导致元器件损坏或者焊接点过度熔化;时间过短则可能导致焊接不牢固、导致虚焊等问题。



3. 焊接工艺



不同类型的元器件和PCB板需要采用不同的焊接工艺,如BGA(Ball Grid Array)元器件需要采用热风炉回流焊接工艺,而QFP(Quad Flat Package)元器件则适合波峰焊接工艺。



手工焊接与自动化焊接



除了自动化焊接技术外,一些特殊元器件或小批量生产可能需要手工焊接。



1. 手工焊接



手工焊接需要经验丰富的操作人员,能够根据焊接要求调节焊接参数,确保焊接质量。



2. 自动化焊接



自动化焊接通过机器人或者焊接设备完成焊接工作,能够提高生产效率和焊接质量,适用于大批量生产和高精度焊接需求。



结语



元器件焊接是PCBA加工中的核心技术之一,直接影响着整个电子产品的性能和可靠性。通过合理选择焊接工艺、严格控制焊接参数以及采用自动化焊接技术,可以有效提高焊接质量和生产效率,保证PCBA产品的质量和可靠性。
