PCBA加工中的生产流程

2024-06-22 15:00:00 徐继 8

PCBA加工是指将原始的印刷电路板(PCB)加工成成品电路板装配(PCBA)的过程。这个过程涉及多个环节和技术,下面将详细介绍PCBA加工中的生产流程。

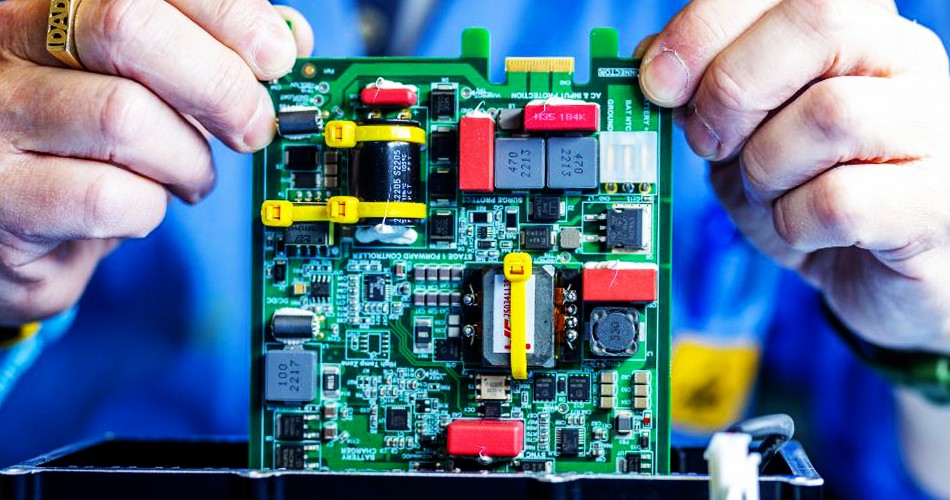

pcba


1、PCB制造



PCBA加工的第一步是制造原始的印刷电路板(PCB)。这个过程包括:



  • 设计和布局:根据电路需求设计PCB板的布局和线路连接。

  • 制造PCB板:通过化学蚀刻、打孔、涂覆导电层等工艺制造出具有导电性的PCB板。

  • 检查和测试:对制造出来的PCB板进行检查和测试,确保质量和符合设计要求。



2、元器件采购和管理



在PCBA加工中,需要采购各种元器件,包括芯片、电阻、电容等。这个过程包括:



  • 元器件选择:根据设计要求选择合适的元器件,包括品牌、型号和参数。

  • 采购和库存管理:采购元器件,并进行库存管理和跟踪,确保供应充足和质量可控。



3、元器件贴装



元器件贴装是PCBA加工的关键步骤之一,主要包括以下工序:



  • SMT贴片:采用表面贴装技术(SMT)将小型元器件贴装到PCB板上,包括芯片、电阻、电容等。

  • 插件焊接:对大型或特殊元器件采用插件焊接技术,确保焊接牢固可靠。



4、焊接工艺



PCBA加工中的焊接工艺包括:



  • 波峰焊接:将已经贴装好的元器件通过波峰焊接机进行波峰焊接,确保焊接牢固和连接可靠。

  • 回流焊接:对特定元器件或焊接工艺采用回流焊接技术,确保焊接质量和电性能。



5、测试和质量控制



PCBA加工中的测试和质量控制环节非常重要,包括:



  • 功能测试:对已经焊接好的PCBA进行功能测试,确保各项功能正常运行。

  • 电性能测试:对PCBA进行电性能测试,包括电压、电流、阻抗等参数的测试。

  • 质量控制:通过严格的质量控制流程,确保每个环节都符合标准和要求。



6、成品组装和包装



最后一步是将已经通过测试和质量控制的PCBA组装成成品电路板,包括:



  • 组装:将PCBA与外壳、连接线等组装成成品电路板。

  • 包装:对成品电路板进行包装,包括防静电包装、防震包装等,确保产品在运输和使用过程中不受损坏。



综上所述,PCBA加工中的生产流程涉及多个环节和技术,包括PCB制造、元器件采购和管理、元器件贴装、焊接工艺、测试和质量控制、成品组装和包装等。通过严格的流程和质量控制,可以确保PCBA加工的产品质量和稳定性,满足客户的需求和要求。
