PCBA加工中的SMT技术和工艺参数

2023-12-22 09:00:00 徐继 17

表面贴装技术(Surface Mount Technology,SMT)在PCBA加工中非常重要,因为它允许电子元件直接安装在印刷电路板(PCB)上,提供了高效的装配方式。以下是一些关于SMT技术和工艺参数的关键信息:

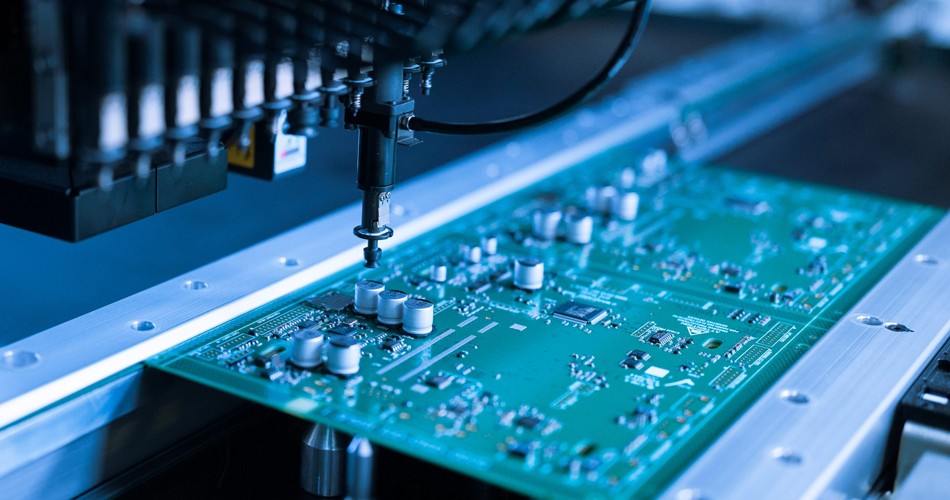

pcba


SMT技术概述:



1、元件类型:

SMT可用于安装各种类型的电子元件,包括表面贴装器件、二极管、晶体管、电容器、电阻器、集成电路和微型芯片等。



2、焊接方法:

SMT中常用的焊接方法包括热风焊接、回流焊接和波峰焊接。



3、自动化装配:

SMT通常是自动化装配的一部分,利用自动贴片机、回流炉和其他设备来高效地安装和焊接元件。



4、精度和速度:

SMT具有高精度和高速度的特点,可以在短时间内完成大量元件的装配。



SMT工艺参数:



1、焊接温度:

回流焊接或热风焊接的温度是关键参数。通常,温度会根据焊接材料的要求进行控制。



2、回流焊炉配置:

选择适当的回流焊炉,考虑传送带速度、加热区域、预热区域和冷却区域等参数。



3、焊接时间:

决定焊接时间以确保元件和PCB焊接牢固而不受损。



4、焊接剂:

选择合适的焊接剂,以促进焊接过程并提高焊点质量。



5、元件定位精度:

自动贴片机的精度是关键,确保元件正确放置在PCB上。



6、胶水和胶水分散:

如果需要使用胶水固定元件,确保胶水均匀涂覆并精确定位。



7、热管理:

控制回流焊炉的温度和速度,以防止过热或过冷。



8、封装类型:

选择适当的SMT封装类型,如QFP、BGA、SOP、SOIC等,以满足设计需求。



9、检测和校验:

在SMT过程中实施质量检测和校验,以确保每个元件都被正确安装和焊接。



10、ESD保护:

确保在SMT工作站上采取静电放电(ESD)保护措施,以防止元件受到静电损害。



11、材料管理:

正确存储和管理SMT元件和焊接材料,以防止元件吸湿或受污染。



12、PCB设计:

优化PCB设计以适应SMT工艺,包括适当的元件间距、安装方向和焊盘设计。



SMT技术和工艺参数的正确选择和控制对于确保PCBA的质量和可靠性至关重要。在设计和制造过程中,确保符合行业标准和最佳实践,以获得最佳的SMT结果。
