PCBA加工中的电磁脉冲(EMP)防护

2023-11-25 09:00:00 徐继 141

电磁脉冲(Electromagnetic Pulse,EMP)是一种突发的、极强的电磁辐射,可以对电子设备和通信系统造成严重破坏。为了保护PCBA中的电子设备免受EMP的影响,可以采取以下防护措施:


pcba


1. 金属外壳和屏蔽:

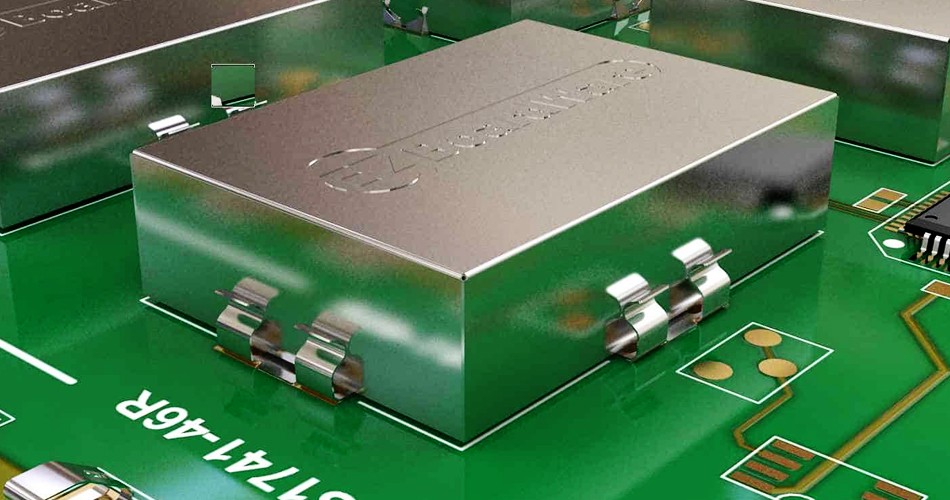

屏蔽设计:PCBA可以放置在金属外壳内,以提供电磁屏蔽。这个外壳必须是电磁波无法穿透的材料,如铝或镍。



连接性:确保外壳内各个部分之间有良好的电气连接,以维持屏蔽的连续性。



门和开口:任何电缆进出外壳的门或开口应该通过屏蔽连接,以防止EMP波进入。



2. 电源和通信线路的保护:



滤波器:安装电源线滤波器,以降低EMP波传入电源线的可能性。



瞬态电压抑制器:使用瞬态电压抑制器(如避雷器)来保护电源线路和通信线路,以防止过电压。



电缆屏蔽:使用屏蔽电缆来连接PCBA和外部设备,以降低电磁波的干扰。



3. 地线和接地:



良好的接地:确保PCBA的金属外壳和所有屏蔽元件都正确接地,以分散EMP波的能量。



接地网格:在PCBA的层内设计接地网格,以确保良好的电气接地。



4. 备份电源:



备用电源:在设备中集成备用电源,如不间断电源(UPS),以确保在EMP事件中设备可以持续供电。



5. 远离潜在EMP源:



物理位置:将PCBA安置在离潜在EMP源(如雷击或核爆炸)足够远的位置,以减轻潜在的EMP威胁。



6. 测试和认证:



EMP测试:在PCBA设计和制造完成后,进行EMP测试以验证其防护效果。



符合标准:确保PCBA的设计和制造符合相关的EMP防护标准和规范。



EMP防护是保护关键电子设备免受电磁干扰和突发事件影响的重要措施之一。根据应用需求,不同级别的防护可以采用不同的措施,从简单的屏蔽到更复杂的备用电源和电路设计。在PCBA制造中,特别是用于军事、航空航天和关键基础设施的应用中,EMP防护通常是不可或缺的。
