PCBA加工流程详解:从设计到制造的全过程

2023-09-11 08:00:00 徐继 717

印刷电路板组装(PCBA)是电子产品制造的关键步骤之一。它涵盖了从电路板设计到元件安装和最终测试的多个阶段。在本文中,我们将详细介绍PCBA加工的全过程,以便更好地理解这一复杂的制造过程。

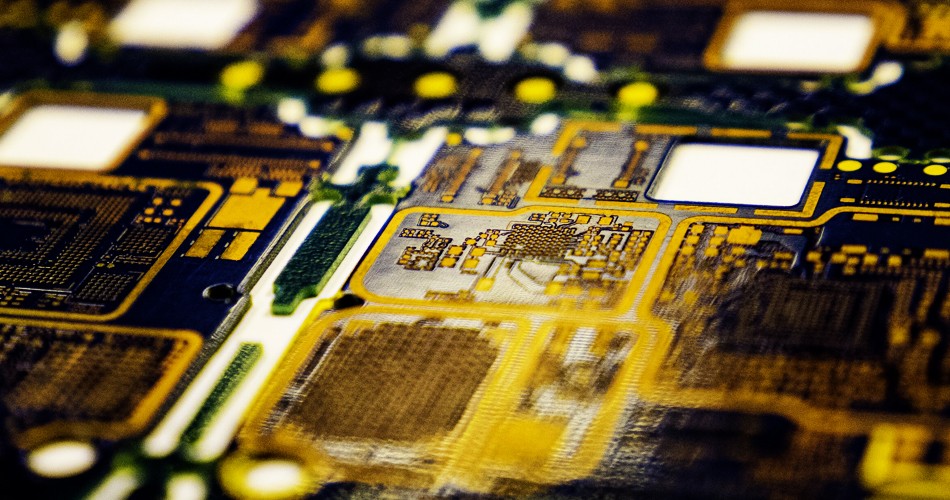

pcba


阶段一:电路板设计



PCBA加工的第一步是电路板设计。在这个阶段,电子工程师使用PCB设计软件来创建电路图和原理图。这些图纸包括了电路板上的各种元件、连接、布局和线路。设计师需要考虑电路板的大小、形状、层数、层间连接和元件放置。此外,他们还需要遵循电路板设计规范和标准,以确保最终的PCB可以满足性能、可靠性和制造要求。



阶段二:原材料准备



一旦电路板设计完成,接下来就是原材料的准备。这包括:



  • PCB基板:通常由玻璃纤维增强的复合材料制成,可以是单面、双面或多层板。基板的材料和层数取决于设计要求。

  • 电子元件:这包括各种芯片、电阻、电容、电感、二极管等。这些元件按照BOM(Bill of Materials)从供应商处采购。

  • 焊料:通常使用无铅焊料,以满足环保法规。

  • PCB电镀材料:用于涂覆PCB焊盘的电镀材料。

  • 其他辅助材料:如焊膏、PCB夹具、封装材料等。



阶段三:PCB制造



PCB制造是PCBA加工的核心阶段之一。这个过程包括:



  • 印刷:将电路图上的线路图案印刷到PCB基板上。

  • 蚀刻:使用化学蚀刻过程去除不需要的铜层,留下所需的线路图案。

  • 钻孔:在PCB上钻孔以安装过孔元件和连接器。

  • 电镀:通过电镀过程向PCB的孔洞中涂覆导电材料,以确保电气连接。

  • 焊盘涂覆:涂覆焊料到PCB的焊盘上,以便后续元件安装。



阶段四:元件安装



元件安装是将电子元件安装到PCB上的过程。有两种主要的元件安装技术:



  • 表面贴装技术(SMT):这种技术涉及将元件直接安装在PCB的表面上。这些元件通常是小型的,通过焊膏固定在PCB上,然后在烤箱中焊接。

  • 插件技术(THT):这种技术涉及将元件的引脚插入PCB上的过孔,然后焊接固定。

  • 元件安装通常使用自动化设备进行,如贴片机、波峰焊接机和热风回流炉。这些设备确保元件被准确地定位并焊接到PCB上。



阶段五:测试与质量控制



PCBA加工的下一步是测试和质量控制。这包括:



  • 功能测试:确保电路板的功能符合规格,通过应用适当的电压和信号来检查元件的性能。

  • 可视检查:用于检查元件的位置、极性和焊接质量。

  • X光检测:用于检查焊点和元件的内部连接,尤其是BGA(球栅阵列)等封装。

  • 热分析:通过监测PCB的温度分布来评估散热性能和热管理。

  • 电气测试:包括ICT(反嵌测试)和FCT(最终测试),以确保电路板的电气性能。

  • 质量记录:记录和追踪每个电路板的制造和测试过程,以确保质量可控。



阶段六:包装和交付



一旦电路板通过质量控制并且符合规格,它们就会进行包装。这通常涉及到将PCB放入防静电袋中,并在运输中采取必要的防护措施,以确保电路板的安全到达目的地。然后,PCB可以交付给最终产品装配线或客户。



结束语



PCBA加工是一个复杂而精密的制造过程,要求高度的技术知识和精细的操作。从电路板设计到元件安装,再到测试和质量控制,每个步骤都至关重要,影响着最终产品的性能和可靠性。了解PCBA加工的全过程有助于设计工程师、制造商和客户更好地理解和管理电子产品制造的各个方面。



无论是消费电子产品、医疗设备还是工业自动化系统,PCBA加工都是现代电子工业的核心。通过深入了解PCBA加工的流程,我们可以更好地应对不断发展的技术和市场需求,生产出高质量、可靠性和创新性的电子产品。



希望这篇文章能够帮助读者更好地理解PCBA加工的全过程,并为电子工程师、制造商和其他与PCBA相关的专业人员提供有价值的信息。
