PCBA电路板中一共有多少种焊盘类型?

2023-09-08 11:00:00 徐继 250

PCBA中的焊盘类型可以根据其用途和设计进行分类,主要有以下几种:

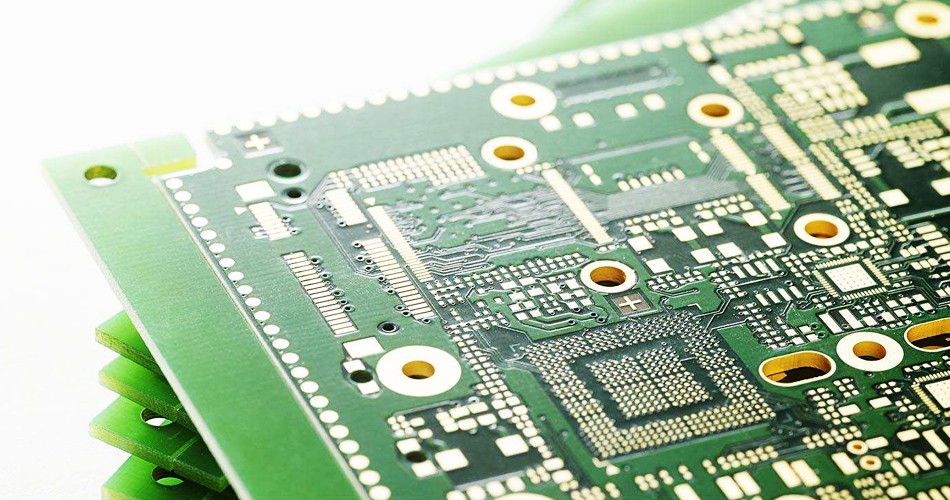

pcba


1. 表面贴装焊盘(SMD,Surface Mount Device):

这种焊盘用于安装表面贴装元件,如芯片、电容器、电感器、二极管等。SMD焊盘通常是小型、扁平的,并且位于PCB表面。




2. 过孔焊盘(PTH,Plated Through-Hole):

过孔焊盘是通过孔洞连接PCB的两个侧面,通常用于插件元件的连接,如插座、连接器和螺柱端子。



3. 非过孔焊盘(Non-Plated Through-Hole):

这些焊盘类似于过孔焊盘,但它们没有涂覆导电材料,因此不导电。它们通常用于机械支撑或PCB对齐,而不用于电气连接。



4. 热沉焊盘(Thermal Pad):

热沉焊盘通常用于散热器或散热元件的连接,以有效地分散电子元件产生的热量。



5. 表面装配技术焊盘(CASTELLATION):

这种焊盘形状类似于城堡的齿,通常用于BGA(Ball Grid Array)封装的外部引脚,以便在PCB上连接和测试。



6. 填充焊盘(Filled Vias):

填充焊盘是通过通孔电镀等工艺填充导电材料的焊盘,用于提供更好的电气性能和可靠性。



7. 控制阻抗焊盘(Controlled Impedance Pads):

这种焊盘具有特定的几何形状和尺寸,用于控制PCB上的信号阻抗,以确保高频信号的稳定传输。



以上列举了一些常见的焊盘类型,但根据特定的PCB设计和应用需求,还可以创建其他定制的焊盘类型。选择适当的焊盘类型取决于电路板的功能、元件类型、性能要求以及制造流程。
