26个PCBA加工行业常用的专业术语,你知道几个?

2023-07-05 13:45:13 徐继 215

以下是26个常用的PCB专业术语

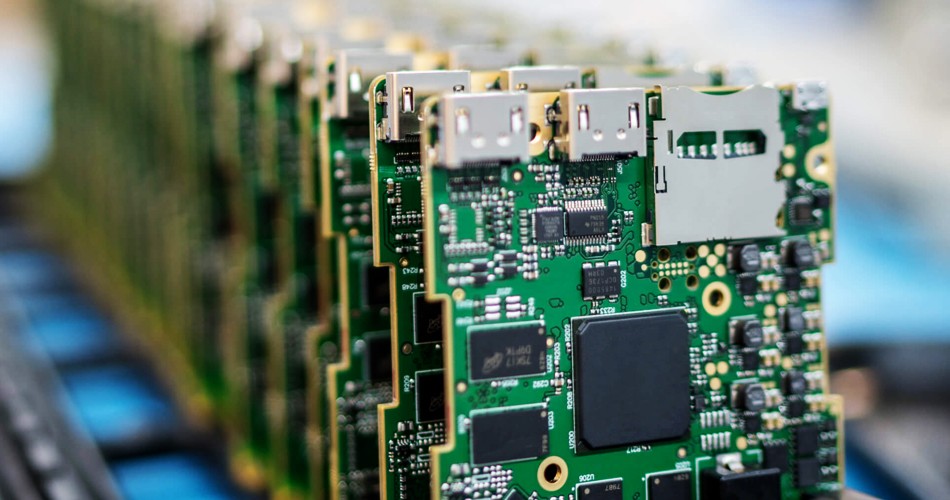

pcba


1、环形环

PCB 中电镀通孔周围的铜环。



2、DRC

设计规则检查。对设计进行软件检查,以确保设计不包含错误,例如走线接触不当、走线太细或钻孔太小。



3、钻孔命中

在设计中应该钻孔的位置,或者它们实际在电路板上钻孔的位置。由钝钻头引起的钻头命中不准确是一个常见的制造问题。



4、金手指

沿电路板边缘外露的金属焊盘,用于在两块电路板之间建立连接。

常见的例子是计算机扩展板或内存板以及较旧的基于盒式磁带的视频游戏的边缘。



5、邮票孔

邮票孔用于将板与面板分开的 v-score 的替代方法。许多钻孔集中在一起,形成一个薄弱点,事后很容易打破板子。



6、焊盘

电路板表面裸露的金属部分,用于焊接元件。



7、面板

一块较大的电路板,由许多较小的电路板组成,这些电路板在使用前会被拆开。

自动化电路板处理设备经常在处理较小的电路板时出现问题,通过同时将多块电路板聚集在一起,可以显着加快处理速度。



8、粘贴模板

位于电路板上的薄金属(有时是塑料)模板,允许在组装过程中将焊膏沉积在特定区域。



9、取放

将元器件放置在电路板上的机器或过程。



10、平面

电路板上连续的铜块,由边界而不是路径定义,通常也称为“倒”。



11、电镀通孔

电路板上的一个孔,它有一个环形圈并且一直电镀穿过电路板。可能是通孔组件的连接点、信号通过的过孔或安装孔。

插入PCB 的 PTH 电阻,准备焊接。电阻的腿穿过孔。镀孔可以在 PCB 的正面和 PCB 的背面有连接到它们的迹线。



12、弹簧式触点

弹簧式触点,用于为测试或编程目的进行临时连接。



13、回流焊

熔化焊料以在焊盘和元件引线之间形成接头。



14、丝网印刷

电路板上的字母、数字、符号和图像。通常只有一种颜色可用,而且分辨率通常很低。



15、插槽

板上任何非圆形的孔,插槽可能会或可能不会被电镀。插槽有时会增加电路板的成本,因为它们需要额外的切割时间。

注意:槽的角不能做成完全正方形,因为它们是用圆形铣刀切割的。



16、焊膏

悬浮在凝胶介质中的小焊锡球,在焊膏模板的帮助下,在放置元件之前将其施加到 PCB 上的表面安装焊盘上。

在回流焊期间,焊膏中的焊料熔化,在焊盘和元件之间形成电气和机械接头。



17、焊锡膏

用于快速手焊带有通孔元件的电路板的膏。通常包含少量熔化的焊料,将电路板快速浸入其中,在所有裸露的焊盘上留下焊点。



18、阻焊层

覆盖在金属上的一层保护材料,用于防止短路、腐蚀和其他问题。通常为绿色,但其他颜色(SparkFun 红色、Arduino 蓝色或 Apple 黑色)也是可能的。有时称为“抵抗”。



19、焊料跳线

连接电路板上组件上两个相邻引脚的一小块焊料,根据设计,焊接跳线可用于将两个焊盘或引脚连接在一起,它还可能导致不必要的短路。



20、表面贴装

允许将组件简单地安装在板上的构造方法,不需要引线穿过板上的孔。这是当今使用的主要组装方法,可以快速轻松地组装电路板。



21、散热孔

用于将焊盘连接到平面的小迹线,如果焊盘没有散热,就很难使焊盘达到足够高的温度以形成良好的焊点。当你尝试焊接时,散热不当的焊盘会感觉“粘”,并且回流需要异常长的时间。



22、Thieving

阴影线、网格线或铜点留在没有平面或迹线的电路板区域。降低蚀刻难度,因为在槽中去除不需要的铜所需的时间更少。


23、迹线

电路板上铜的连续路径。



24、V-score

通过板的部分切割,使板可以很容易地沿着一条线折断。



25、过孔

电路板上用于将信号从一层传递到另一层的孔。帐篷过孔被阻焊层覆盖,以防止它们被焊接到。要连接连接器和组件的过孔通常没有遮盖(未覆盖),因此可以轻松焊接。



26、波峰焊

一种用于带有通孔元件的电路板的焊接方法,其中电路板通过熔融焊料的驻波,粘附在裸露的焊盘和元件引线上。
