为什么经常见到电路板GND与外壳GND之间,接一个电阻一个电容?

2023-04-19 09:26:30 徐继 53

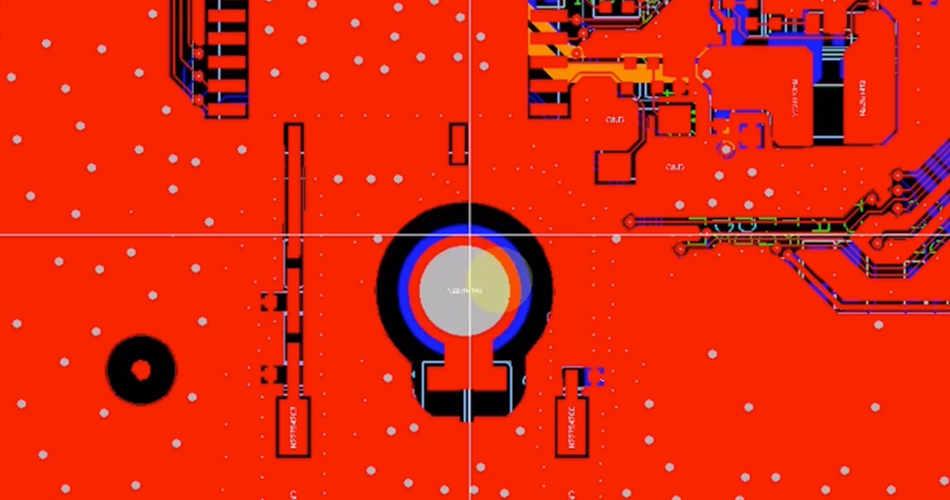

外壳是金属的,中间是一个螺丝孔,也就是跟大地连接起来了。这里通过一个1M的电阻跟一个0.1uF的电容并联,跟电路板的地连接在一起,这样有什么好处呢?

pcba

外壳地如果不稳定或者有静电之类的,如果与电路板地直接连接,就会打坏电路板芯片,加入电容,就能把低频高压,静电之类的隔离起来,保护电路板。电路高频干扰之类的会被电容直接接外壳,起到了隔直通交的功能。



那为什么又加一个1M的电阻呢?这是因为,如果没有这个电阻,电路板内有静电的时候,与大地连接的0.1uF的电容是隔断了与外壳大地的连接,也就是悬空的。这些电荷积累到一定程度,就会出问题,必须要与大地连接才行,所以这里的电阻用于放电。



1M的电阻这么大,如果外面有静电,高压之类的,也能有效降低电流,不会对电路内的芯片造成损坏。
