多段回焊炉的功能特性应如何选择?

2020-05-19 12:01:49 343

回焊炉会有多个加热区段(Zone ),也就是有多个加热的模块在上方和下方,每一个模组都采取独立的控制,设定也在不同的温度上。少部分的回焊炉,加热器可以多到24个之多(上12下12个加热器模块)。所谓的加热区段,指的是顶部与底部的一对加热器。

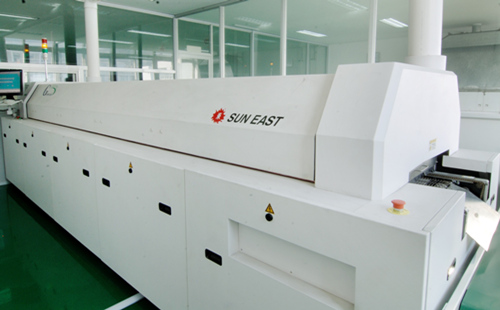

回焊炉

区段间的相互影响十分重要,掌握区段间的影响可以使温时曲线调控更为简单,而回焊炉表现也可以比较容易预知。炉体加热通道的横向温度均匀度是重要的因子,这会决定回焊焊接的质量与均匀度,同时有利于参数的可控制性及焊接的稳定性。高阶质量的回焊炉,具有轨道至轨道间温度均匀度优于5°C的表现,即使线路板的宽度高达20英吋也没有问题。

另外一个需要考虑的回焊炉重要特性是,加热器的反应时间以及相关的热控制线路。当单一的电路板与多片的通过回焊炉,炉内的热会被较冷的电路板通过时所吸收,焊锡炉必须要对热损失进行反应性补偿。焊锡炉会内建热电偶,用来感应炉体内周遭环境的变多段回焊炉的功能特性,方便进行修改。
