锡膏印刷机软件操作界面

2020-05-19 12:01:49 321

如今SMT生产线越来越自动化,在锡膏印刷机中,通过软件的操作控制设备运行,包括刮刀行程、锡膏印刷速度、刮刀的压力等。

在印刷机的操作菜单中可以对生产中需要的参数进行修改,达到需要的数值,同时也能调整到模拟生产形式,这样可以让设备更好地运行在安全生产状态下,使印刷工艺得到更好的提高。下面以MPM UP2000 型自动印刷机为例,说明印刷机软件操作界面的功能。

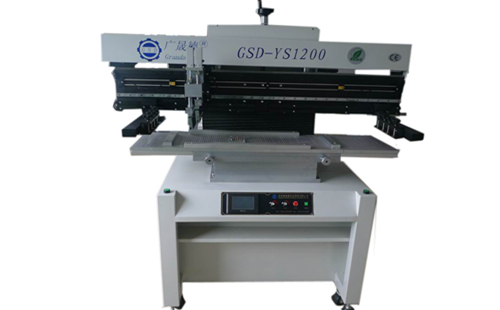

锡膏印刷机

1.Print Pull-down menu

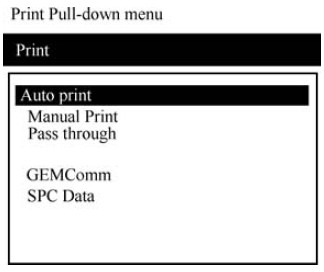

Print Pull-down menu(印刷下拉菜单)下的菜单显现如图2-2-12 所示。


图2-2-12 Print Pull-down menu下的菜单显现

(1)Auto Print(自动印刷)

在SMT 设备生产线上,从一端进口到另一端出口都有自动运行的设备,分别可以控制其装载板的方向,可以从左到右,也可以从右到左,在这三者间要能相互有一个信号联系。在自动运行模式中,如设备中无PCB,则设备会给进口处的送板机一个装载PCB 的信号,使PCB 进行印刷,锡膏自动印刷结束后在设备等待区等待线上显示下一台设备的可接收信号,使其三者能实现有条不紊自动化运作。

(2)Manual Print(手动印刷)

在SMT 设备生产线上,当需要生产一个产品,而设备间没有相互的信号联系时,可以使用手动印刷菜单。进入这个模式前,先把PCB 装载到印刷机的导轨上,进入手动印刷菜单,设备信息将提示选择PCB 传送方向。

① Accept boards from the left and exit to the right

(允许PCB 从左边进右边出)

② Accept boards from the right and exit to the left

(允许PCB 从右边进左边出)

③ Accept and exit boards from the same side

(允许PCB 的进出为统一方向)

根据提示可选择PCB 的进入与搬出方向。设定完成后需要按下设备盖子两边的Upstreamstart cycle(循环开始)按钮后才会进行锡膏印刷。

(3)Pass Through(通过)

一个印刷周期中,不需要经过对PCB 进行锡膏印刷,可以直接在设备的传送装置上通过,传送至下一台设备的装载处。

2.Teach Pull-down menu(参数调整菜单)

如图2-2-13 所示,本菜单可以对PCB 参数进行设定和生产前的预设置。设置和调整时必须在工作区域进行,首先要手动装载一块PCB,再选择参数调整菜单中当前要操作的项,根据需要对其PCB 逐步进行设置和调整。

(1)Teach Board(PCB 参数调整)

按照PCB 的参数对设备进行设置,可对PCB 参数、工作区域、钢板、刮刀、Print Parameters(印刷的参数)等相关参数进行设置、调整,进入此菜单后系统信息框中会给出提示:“Select to teach a newboard or press next to continual on this board setup”(选择调整一个新的PCB 或者继续多次同一个PCB 的设置)。如需要对一个新PCB 进行设置,按下Select(选择)键,再根据提示信息可以对以上五项逐步进行设备硬件方面的系统调整;如只需要对五项中的某一项进行SETUP 则按下“NEXT”,再根据提示信息一步一步地根据实际情况进行设备“SETUP”。

(2)Teach Vision(视觉参数调整)

在一块PCB 上最多选取5 个参考点与钢板相符合的目标,使在印刷时修正PCB 上的焊盘和钢板网孔的差异。

选择菜单中的“Teach Vision”后,根据提示信息进行一步步可选择性的操作,在TeachVision 的主操作界面,分别是对灰色选区中的被选定目标区域进行View(选取图像)、Zoon in(图像放大与缩小)、Add(添加目标)、Delete(删除目标)。

3.File Pull-down menu(文件选项菜单)

在文件选项菜单(如图2-2-14 所示)中,主要是对所编辑程序文件进行导出、加载、保存、删除、恢复系统等操作,在对一个文件进行以上操作时,需进行确认,以免误操作,造成程序误删除等。

4.Utilities Pull-down menu(工程模式菜单)

工程模式菜单(如图2-2-15 所示)可以调整设备中的印刷程序的重要参数和主要操作控制方法,也是印刷机中的重要参数设定的环节。

① load board(装载PCB):执行后有3 种选择模式,stencil(钢板)、teach(参数调整)、tooling(工具),以实现手动对PCB 进行设定。

② stencil height(钢板厚度)、squeegee height(刮刀高度):主要针对钢板磨具的厚度参数及印刷机中刮刀刀片下降高度参数进行设置。

③ cycle squeegee(刮刀循环):如刮刀在后面,执行命令后刮刀自动移至前面。
