表面贴装晶体管的封装形式

2020-05-19 12:01:49 269

表面贴装器件(SMD)是指表面贴装有源器件,它们在工作的过程中对电压、电流有一定的控制和变换作用,可以用来完成放大、开关、整流、检波、振荡和调制等功能。SMD 主要包括表面贴装二极管、表面贴装晶体管和表面贴装集成电路等。

表面贴装晶体管又称贴片晶体管,是由传统插件晶体管发展过来的,两者管芯相同,仅封装不同,并且大部分沿用插件晶体管的原型号。

晶体管

封装形式

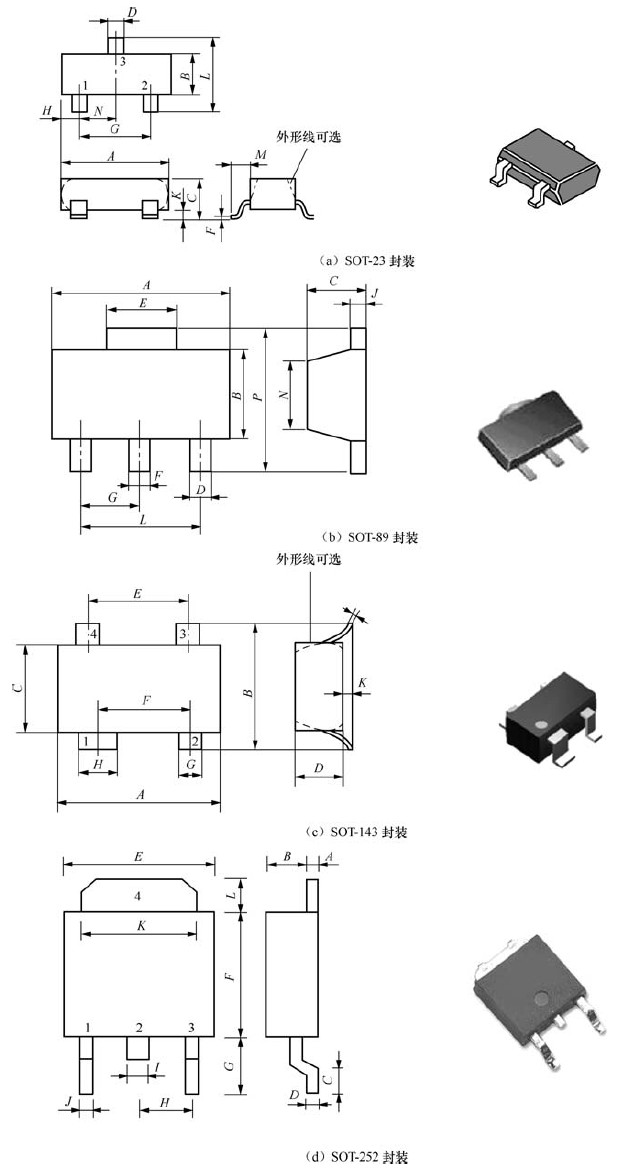

表面贴装晶体管的封装外形规格主要有SOT-23,SOT-89,SOT-143 和SOT-252 等,如图2-1-14 所示。


图2-1-14 表面贴装晶体管的主要封装外形
