SMT 元器件的特点

2020-05-19 12:01:49 267

SMT 元器件在功能上与传统的插件元器件相同,最初出现在20 世纪60 年代的电子表产品中,使电子表的微型化成为可能。它们一经问世之后,就表现出强大的生命力,高频特性提高、耐振动、安装紧凑等优点是传统插件元器件所无法比拟的,从而极大地刺激了电子产品向多功能、高性能、微型化、低成本的方向发展。常见的 SMT 元器件外形和插件元器件外形分别如图2-1-1、图2-1-2 所示。

元器件

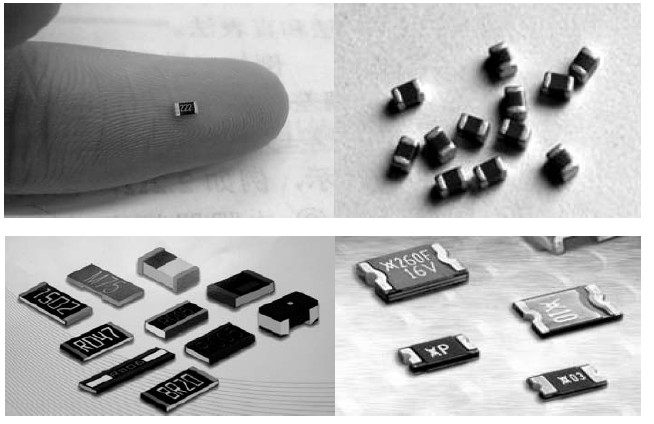

图2-1-1 常见的SMT元器件外形

元器件

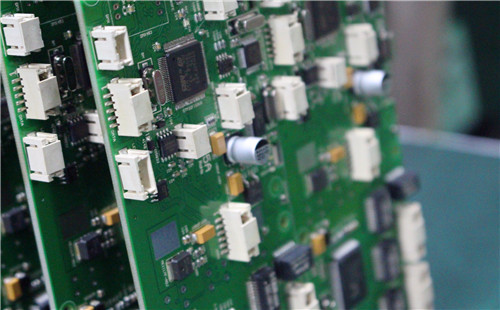

图2-1-2 常见的插件元器件外形

SMT元器件的特点

与传统的插件元器件相比,SMT 元器件具有以下主要特点。

① SMC、SMD 的外形一般为矩形的片状、圆柱形、立方体等,焊端或引脚一般短引线或无引线,并与SMC、SMD 元器件外体在同一平面上,适合于表面组装工艺。

② 形状简单、结构牢固,对应的表面组装印制板(Surface Mounted Board,SMB)无需钻孔,组装的元器件无引线打弯剪短工序,元器件能够紧贴在SMB 上(如图2-1-3 所示),不怕外界的振动和冲击。

③ 和插件元器件相比,SMT 元器件所占面积和重量都大为减小,一般来说,采用SMT 可使电子产品体积缩小60%,重量减轻75%,更符合当前电子产品的市场需求。

④ 由于SMT 元器件无引线或短引线,减少了线路中的寄生电感和寄生电容,不但高频特性好,而且有利于提高工作频率和电路速度。

⑤ 尺寸和形状标准化,在SMT 产线组装过程中,能够采取自动贴片机进行自动贴装,贴装后不需要调整,因此生产效率和产品可靠性高,更加适合大批量生产,生产的综合成本低。
