典型SMC外形尺寸公英制对照表以及它们的换算

2020-05-19 12:01:49 784

在实际的SMT生产过程中,会接触上百种以上的元器件,了解这些元器件对我们在工作时不出错或少出错非常有用,下面我以贴片电阻为例,主要通过两种方法来识别,一种是外形尺寸;一种是元器件标识。接下来就介绍外形尺寸。

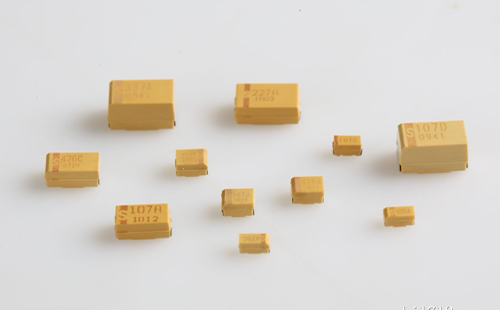

SMC贴片电容

片式电阻器以它们的外形尺寸的长宽命名,来表示它们的大小。现有两种表示方法,英制系列和公制系列,欧美产品大多采用英制系列,日本产品大多采用公制系列。典型的SMC外形尺寸公英制对照表如下:

英制/in01005 0201040206030805100812061812
公制/mm04020603100516082012252032164532

1英寸等于多少毫米呀?该怎么来转换公英制呢?

1英寸=25.4毫米,举2个例子,0201,0603表示的是长*宽的外形尺寸,英制系列的0201=0.02*0.01in;公制系列的0603=0.6*0.3mm,英制系列的0201和公制系列的0603其实是对应关系;再比如,英制系列的01005=0.01*0.005in,对应公制系列的0402=0.4*0.3mm。
