PCB分板机的原理及分类

2020-05-19 12:01:49 172

PCB板在进行分板时,传统上一般采用人工分板,这种分板方式时效比较快,但是人工进行分板时,因力道和分板角度的差异,容易造成PCB电气回路及零件、锡道的破坏,这时PCB分板机便应运而生了,并成为SMT标准的作业方式。

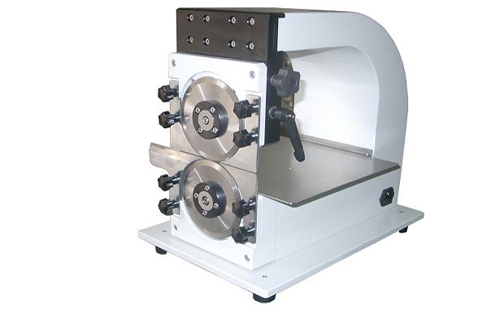

PCB分板机

                                                              PCB分板机

一、PCB分板机的原理

1、分板前首先确认工程师编辑的分板程式是否无误,当工程师在编辑或调出之前使用的程式时,先要进行预览检查,左右工作台程式检查无误后方可先让工程师分别在左右加工一块出来确认,确认无误方可由操作员自行操作。

2、将所需要冲压的PCB板放入到治具内,分清楚板的方向和正反面放入治具,并将板的定位治具的定位柱上,用手轻压确认是否放到位,然后分板治具盖子盖下,按左或右的绿色按钮,此时工作台自动进入分板位置。

3、点击软件的预览按钮,按钮为红色,观察每个切割的位置是否正确,览检无误后,先点软件上的停止按钮,几秒后颜色变绿色并自动变更为加工按钮,工作台自动退出,正式加工时点击软件上的加工按钮,加工开始。

二、PCB分板机的分类

按照分板材质来讲,可分为PCB分板机、FPC分板机和铝基板分板机三大类,根据分板方式的不同可分为:1、走刀式分板机,2、冲压式分板机,3、铣刀式分板机,4、激光分板机,5、铡刀式分板机。

三、各式分板机的优缺点

1、走刀式分板机 优点:成本低 缺点:只能进行直线分板。有毛边。

2、冲压式分板机 优点:首次投入成本低,速度快。缺点:由于必须专板专模,后期成本高。有应力

3、铣刀式分板机 优点:可进行任意形状分板,应力很小,切割边缘无毛边。缺点:首次成本较大。

4、激光分板机 优点:同时具备铣刀式分板机的优点,并可对PCB板进行微分切,无应力。 缺点:机器价格昂贵。

5、铡刀式分板机 优点:纯气动(工厂常用气压即可),体积小巧(桌面式),出力大,可切任意宽度厚度的铝基板,性价比高。

PCB分板机已广泛应用于电子产品制造行业,PCB分板机其有良好的性能,能尽可能的减少分板过程中对PCB造成的损害,保证PCB板的最初质量。
