SMT印刷机(全自动和半自动详解)

2020-05-19 12:01:49 739

SMT印刷机适用于贴片加工制程中,将锡膏印刷在PCB裸板的焊盘上,便于在下一道工序将元器件焊接到PCB焊盘上,经过回流焊之后,形成牢固的焊接。SMT印刷机的原理极为简单,即将放置在钢网上的锡膏,通过一定力度和角度的刮刀左右刮动,让锡膏透过钢网渗漏到钢网下方的PCB裸板焊盘上。


全自动SMT印刷机

全自动SMT印刷机从PCB裸板的载入到印刷完成输出轨道,都是设备自动完成的。PCB裸板进入全自动SMT印刷机后,设备系统会对其进行固定,然后光学摄像头来照射PCB板上的Mark点,从而精确定位其坐标值。而PCB板上每个焊盘的坐标位置数据已经提前输入到全自动SMT印刷机中,因而设备会自动调整XY轴,将固定好的钢网准确覆盖到PCB板上,形成钢网漏孔与PCB焊盘一一对应的位置关系。

dek印刷机

(图1:全球知名品牌DEK全自动锡膏印刷机)


然后,SMT印刷机会根据提前输入的刮刀角度、力度数据从左至右,然后从右至左进行刮刷动作,将锡膏渗漏到下方固定的PCB板上。完成印刷后,松掉固定卡位,将PCB板放回轨道流出设备。至此,全自动印刷过程完成。


半自动SMT印刷机

半自动SMT印刷机与全自动的区别在于,需要人工将PCB板固定在底部的顶针上,然后双手启动开关,气缸带动载有锡膏的钢网下压,然后刮刀左右运动形成印刷。印刷完毕后,锡膏钢网装置抬起,人工取出印好锡膏的PCB板,放置到周转车或者下一道工序的轨道上。

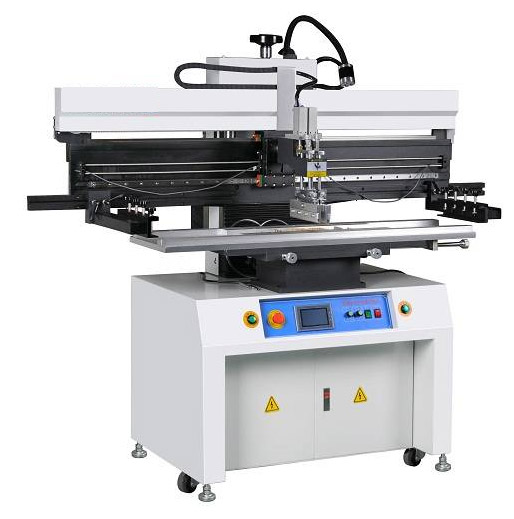

半自动印刷机

(图2:半自动SMT印刷机)


SMT印刷机在整个PCBA加工制程中扮演举足轻重的作用,因为锡膏和红胶印刷工艺在很大程度上决定了一些精密器件的焊接水准。印刷后的锡膏形状、厚度、一致性跟SMT印刷机设备息息相关。
