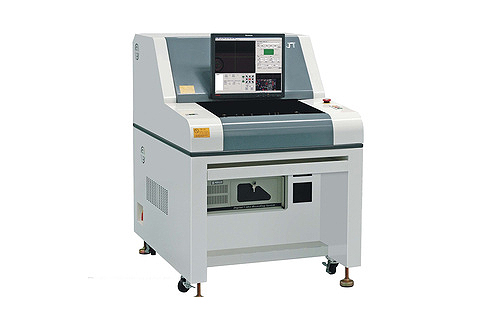

AOI光学检测仪原理及应用

2020-05-19 12:01:49 277

人认识物体是通过光线反射回来的量进行判断,反射量多为亮,反射量少为暗。AOI与人判断原理相同。 AOI通过人工光源LED灯光代替自然光,光学透镜和CCD代替人眼,把从光源反射回来的量与已经编好程的标准进行比较、分析和判断。

AOI工作原理

SMT中应用AOI技术的形式多种多样,但其基本原理是相同的(如图1所示),即用光学手段获取被测物图形,一般通过一传感器(摄像机)获得检测物的照明图像并数字化,然后以某种方法进行比较、分析、检验和判断,相当于将人工目视检测自动化、智能化。

不同AOI软、硬件设计各有特点,总体来看,其分析、判断算法可分为2种,即设计规则检验(DRC)和图形识别检验。


(1) DRC法是按照一些给定的规则检测图形。如以所有连线应以焊点为端点,所有引线宽度、间隔不小于某一规定值等规则检测PCB电路图形。DRC方法具有可以从算法上保证被检验的图形的正确性,相应的AOI系统制造容易,算法逻辑容易实现高速处理,程序编辑量小,数据占用空间小等特点,但该方法确定边界能力较差,往往需要设计特定方法来确定边界位置。

(2)图形识别法是将AOI系统中存储的数字化图形与实验检测图像比较,从而获得检测结果,如检测PCB电路时,首先按照一块完好的PCB或根据计算机辅助设计模型建立起检测
