深度解析：PCBA焊点中的微裂纹为何在AOI下不可见？

在PCBA加工行业中，AOI（自动光学检测）早已成为SMT产线的标准配置。很多客户也默认认为，只要AOI检测通过，焊接质量就已经可靠。但在实际量产中，仍然会出现一种令人头疼的问题：产品出厂测试正常，AOI无异常记录，客户端却在使用一段时间后出现间歇性失效。拆解分析后才发现，问题根源来自焊点内部的微裂纹。这类裂纹往往尺寸极小，隐藏在焊点内部或器件底部，传统AOI很难直接识别。尤其在高密度、高可靠性PCBA加工项目中，微裂纹已经成为影响长期稳定性的关键隐患之一。

一、AOI本质上只能“看见表面”

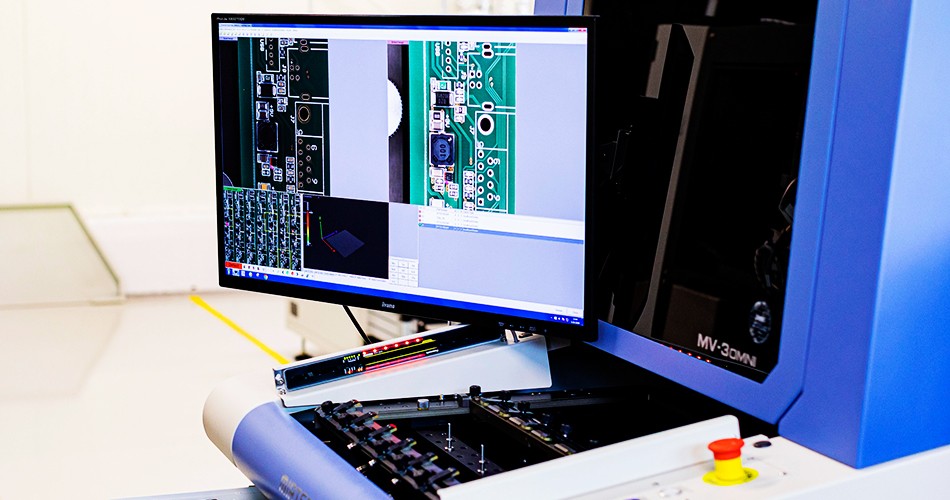

很多人对AOI存在误解，以为它能够全面判断焊点内部状态。实际上，AOI属于光学检测设备，其核心能力是通过摄像系统分析焊点表面形貌。在PCBA加工过程中，AOI主要检测内容包括偏移、少锡、连锡、立碑、缺件以及焊点外观异常等问题。但微裂纹大多数发生在焊点内部，或者隐藏于器件底部与焊盘接触区域。这些区域无法被普通光学镜头直接观察。即使焊点内部已经产生细微裂纹，只要外部轮廓依旧完整，AOI通常仍会判定为“OK”。

二、微裂纹往往形成于焊点内部应力集中区域

在PCBA加工焊接过程中，焊点会经历复杂热循环与机械应力。例如回流焊冷却阶段，PCB、器件封装与焊料之间会产生不同程度收缩；而后续分板、跌落、运输以及长期工作发热，也会持续累积应力。这些应力通常不会立即造成明显断裂，而是在焊点内部逐渐形成微观裂纹。尤其是BGA焊球边缘、QFN底部焊盘以及大尺寸MLCC端头区域，更容易成为裂纹起始点。由于裂纹位于内部结构中，即使AOI拍摄角度再高，也难以真正捕捉。

三、无铅焊接让微裂纹问题更加突出

随着无铅PCBA加工全面普及，微裂纹问题比有铅时代更加明显。无铅焊料熔点更高，焊点硬度增加，但韧性相对下降。当产品长期经历冷热循环时，焊点内部更容易发生疲劳裂纹扩展。特别是在汽车电子、工业控制等高温差应用环境下，这种现象更加突出。很多PCBA加工企业发现，无铅产品在初期功能测试中完全正常，但经过热循环试验后，隐藏裂纹会逐渐扩大，最终形成开路失效。而这些早期裂纹，AOI通常无法提前识别。

四、BGA与底部封装器件是AOI检测盲区

在现代PCBA加工中，BGA、LGA以及QFN等底部焊接器件大量普及。这类器件最大的特点，就是焊点完全隐藏于封装底部。AOI只能观察外围轮廓，无法直接看到内部焊球状态。即使部分高端AOI具备斜视角功能，也只能看到局部边缘区域，内部裂纹依旧难以发现。因此很多高可靠性PCBA加工项目，会在BGA焊接后增加X-Ray检测，通过透视方式观察焊球内部结构。但即便如此，极细微的早期裂纹，有时仍需要切片分析或扫描电子显微镜才能真正确认。

五、微裂纹真正危险的地方在于“延迟失效”

相比明显焊接缺陷，微裂纹最棘手的地方，是它具有明显延迟性。很多PCBA加工产品在出厂时功能完全正常，因为裂纹尚未完全断开，电气连接仍然存在。但随着设备持续工作，温度变化与机械振动不断累积，裂纹会逐渐扩展。最终从“接触不稳定”发展为彻底开路。这种问题在客户端往往表现为随机死机、偶发断电或间歇性通信异常，排查难度非常高。也正因为如此，高可靠性PCBA加工越来越强调“预防裂纹”，而不是“发现裂纹”。

六、真正减少微裂纹，需要从工艺源头控制

很多企业希望通过更高等级AOI解决裂纹问题，但从实际PCBA加工经验来看，检测只是最后一道防线。真正有效的方法，仍然是降低裂纹形成概率。包括优化回流焊温度曲线、降低分板应力、控制BGA翘曲、优化PCB堆叠结构以及减少手工补焊，都会直接影响焊点疲劳寿命。部分高端PCBA加工项目还会通过应变测试、热循环验证以及可靠性寿命试验，提前评估潜在裂纹风险。

七、AOI重要，但它并不等于“零风险”

AOI在PCBA加工中依然是极其重要的质量工具，它能够大幅提升外观缺陷检出效率，并减少大量焊接异常流入后段工序。但AOI本质上属于“表面检测设备”，它并不能完全替代结构可靠性分析。真正稳定的PCBA加工体系，需要AOI、X-Ray、工艺控制以及可靠性验证共同配合，才能降低隐藏失效风险。在PCBA加工领域，焊点微裂纹之所以危险，并不是因为它难以修复，而是因为它在AOI下往往“看不见”。很多后期失效，其实早在焊接完成那一刻就已经埋下隐患。
