PCBA加工中的高密度封装技术

2024-06-20 15:00:00 徐继 10

PCBA加工中的高密度封装技术是现代电子制造中的重要组成部分,它通过提高电路板上元器件的密度,实现更小型化、更轻量化的电子产品设计。本文将深入探讨PCBA加工中的高密度封装技术,包括其定义、应用、优势以及相关挑战和解决方案。

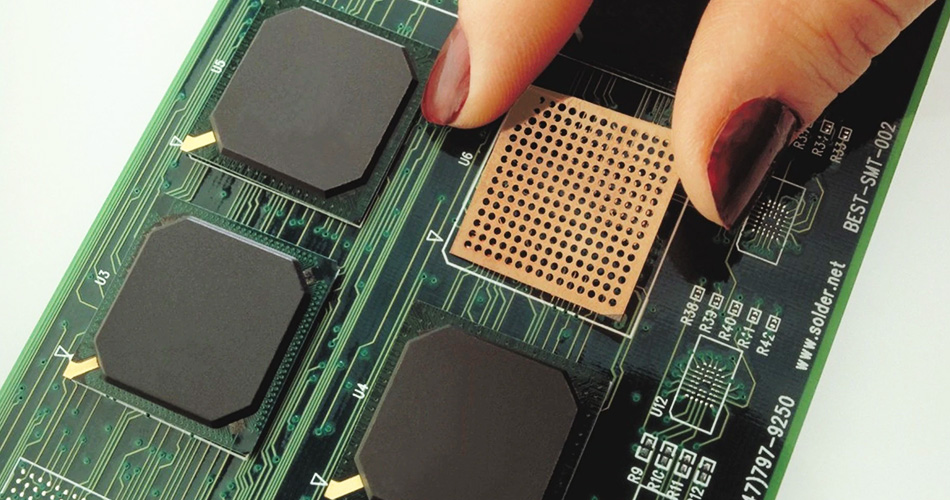

pcba


1、高密度封装技术的定义



高密度封装技术是指在有限的空间内,通过采用先进的封装工艺和材料,实现更多、更小型的元器件安装在电路板上的技术。它包括BGA(Ball Grid Array)、CSP(Chip Scale Package)、QFN(Quad Flat No-Leads)等封装形式,以及SMT(Surface Mount Technology)等先进的安装工艺。



2、高密度封装技术的应用



高密度封装技术广泛应用于手机、平板电脑、智能穿戴设备、汽车电子、工业控制等领域。这些产品需要在有限的空间内集成更多的功能和性能,因此高密度封装技术成为实现产品小型化、轻量化的重要手段。



3、高密度封装技术的优势



高密度封装技术具有多方面的优势:



  • 空间利用率高:可在小空间内安装更多的元器件,提高产品功能密度。

  • 电路板布局灵活:可根据设计需求灵活布局元器件,提高电路板设计的自由度。

  • 电气性能优越:封装形式如BGA、CSP等可以提供更短的信号传输路径,减少信号衰减,提高电路的电气性能。

  • 可靠性高:采用先进的封装工艺和材料,可以提高元器件的可靠性和稳定性。

  • 维修方便:在故障发生时,更换单个元器件更加便捷,降低维修成本和时间。



4、高密度封装技术面临的挑战



虽然高密度封装技术具有诸多优势,但也面临一些挑战,例如:



  • 焊接技术难度增加:BGA、CSP等封装形式的焊接技术要求较高,需要精密的焊接设备和操作技能。

  • 热管理问题:高密度封装会导致元器件集中排布,容易产生热点,需要优化散热设计。

  • 设计复杂性增加:高密度封装需要更加复杂的电路板设计和布局,要求设计人员具有更高水平的技术和经验。



5. 高密度封装技术的解决方案


针对高密度封装技术面临的挑战,可以采取以下解决方案:



  • 优化焊接工艺:使用先进的焊接设备和技术,如回流焊、无铅焊接等,确保焊接质量和可靠性。

  • 优化散热设计:采用散热片、散热胶等散热材料,优化散热路径,提高散热效率。

  • 加强设计和工艺培训:培训设计人员和工艺人员,提升其对高密度封装技术的理解和应用水平,降低错误率和不良率。



总结


高密度封装技术在PCBA加工中具有重要意义,它不仅可以提高产品的性能和功能密度,还可以满足消费者对小型化、轻量化产品的需求。面对挑战,我们可以通过优化焊接工艺、散热设计和加强人员培训等方式,有效解决问题,实现高密度封装技术的有效应用,推动电子制造业的发展和进步。
