如何通过合理的拼板定位孔（Tooling Hole）设计降低生产报废？

在PCBA加工过程中，拼板设计不仅影响生产效率，还直接关系到产品良率。其中，定位孔（Tooling Hole）的设计往往被低估，但在实际量产中，它对贴装精度、治具稳定性以及整板报废率都有显著影响。尤其在中大批量PCBA项目中，不合理的定位孔设计，极易放大误差，造成批量性不良。围绕定位孔进行系统化设计优化，是降低PCBA生产报废的一项基础工程。

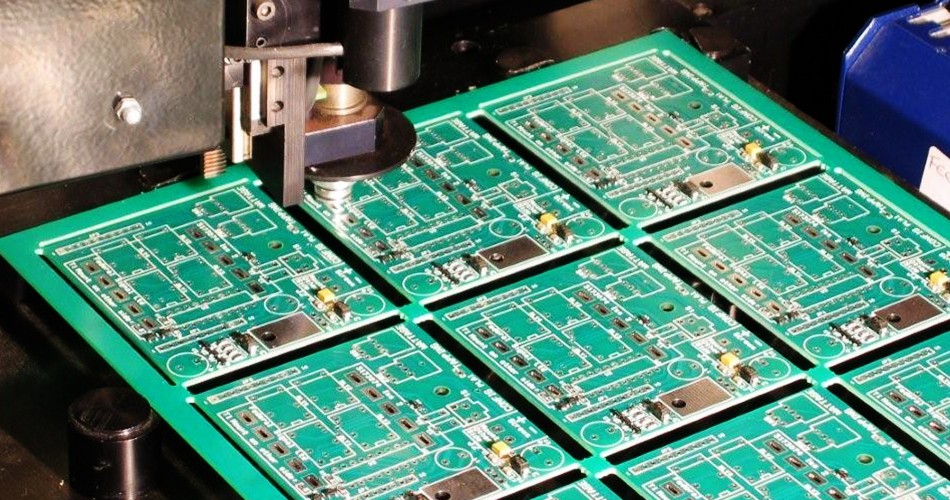

一、定位孔在PCBA加工中的核心作用

定位孔的功能不仅限于“定位”，它贯穿了SMT贴片、插件、测试治具以及分板等多个环节。

1、保障SMT设备对位精度

在SMT贴装过程中，设备通过识别Mark点进行视觉校准，但整板的机械定位依赖于定位孔。如果定位孔设计不合理，会导致PCB在轨道或夹具中存在偏移，进而影响贴装精度。

2、提升治具夹持稳定性

在插件、波峰焊或ICT测试环节，治具通常通过定位孔进行固定。孔位偏差或尺寸不统一，会导致PCB受力不均，甚至产生微形变，影响焊接质量。

3、确保分板与后段工艺一致性

在分板或自动化设备中，定位孔作为基准点参与路径识别。一旦基准不稳定，会引发切割偏移或设备误判。

二、常见定位孔设计问题及报废隐患

在PCBA加工实践中，大量报废问题并非源于复杂工艺，而是基础设计细节处理不到位。

1、孔径选择不合理

定位孔孔径过小，会导致装夹困难；孔径过大，则影响定位精度。常见问题是设计未考虑治具公差，导致生产中出现松动或卡死现象。

2、孔位分布不均衡

部分拼板仅在单侧或局部设置定位孔，导致受力不均。SMT贴装过程中，PCB在高速运行中容易产生微位移，影响贴装位置。

3、定位孔与功能区域冲突

有些设计将定位孔靠近元器件或走线区域，导致后续加工中出现应力集中，甚至影响焊点可靠性。

4、未统一标准孔位坐标

不同项目、不同设计人员采用不同的定位孔坐标规则，增加了治具设计复杂度，也提高了出错概率。

三、优化定位孔设计的关键方法

针对以上问题，在PCBA加工导入阶段，应对定位孔进行标准化设计与审核。

1、合理定义孔径与公差范围

常见定位孔直径建议在2.0mm~3.0mm之间，并结合实际治具销钉尺寸预留适当公差。对于高精度PCBA项目，可采用一圆一椭圆孔组合，用于消除热胀冷缩带来的应力。

2、采用对角分布提升稳定性

定位孔应尽量分布在拼板对角位置，形成稳定的几何支撑结构。对于大尺寸拼板，可增加辅助定位孔，避免中间区域悬空。

3、保持与边缘安全距离

定位孔距离PCB边缘建议保留至少5mm以上空间，避免在分板或运输过程中产生结构弱点。同时需远离关键器件区域，防止应力传导影响焊接。

4、统一设计规范与坐标基准

在PCBA加工项目中，应建立统一的定位孔设计规范，包括孔径、位置、数量及坐标原点定义。所有新项目在导入时按统一标准执行，可显著降低工程沟通成本。

四、定位孔设计与生产良率的直接关联

在量产环境下，定位孔设计带来的影响是可量化的。多个PCBA加工项目数据显示：

1、优化定位孔布局后，SMT贴装偏移问题明显下降

2、治具装夹时间缩短，生产节拍更稳定

3、插件与波峰焊不良率降低

4、整板报废率在批量生产中显著下降

这些改善，并非依赖复杂工艺升级，而是来自基础设计细节的规范化处理。

五、在工程转化阶段提前介入审核

很多定位孔问题在打样阶段未暴露，进入量产后才集中出现。原因在于打样多采用人工操作，对定位依赖较低，而量产高度依赖自动化设备。

在PCBA工程转化阶段，应将定位孔设计纳入DFM（可制造性设计）审核重点：

1、结合SMT设备轨道宽度与夹具要求进行校核

2、与治具设计团队同步孔位方案

3、在首板试产中验证装夹与贴装稳定性

4、对异常数据进行反馈闭环，更新设计规范

通过前置审核，可以避免在量产阶段付出更高的返工与报废成本。

在PCBA加工中，真正拉开良率差距的，往往不是复杂工艺，而是这些被忽视的基础设计细节。拼板定位孔看似简单，却直接决定了设备能否稳定运行、产品能否顺利放量。

如果你正在为PCBA量产中的贴装偏移、治具不稳定或批量报废问题困扰，不妨从定位孔设计入手优化。我们在PCBA拼板设计与工程导入方面拥有成熟经验，可以帮助你在量产前规避风险，让每一块板都更稳定地走下产线。
