PCBA加工中的X射线检测技术

2024-06-11 08:00:00 徐继 20

在现代电子制造领域,PCBA加工(Printed Circuit Board Assembly)是一个关键的环节。随着电子产品的复杂性和集成度不断提高,传统的检测方法难以满足高密度和微小缺陷检测的要求。X射线检测技术作为一种非破坏性的检测手段,已经在PCBA加工中得到了广泛应用。本文将深入探讨PCBA加工中的X射线检测技术,分析其原理、优势及应用场景。


pcba


一、X射线检测技术原理



X射线检测技术利用X射线的穿透性和吸收特性,通过不同材料对X射线的吸收程度差异,生成内部结构的影像。对于PCBA加工中的检测,X射线可以穿透焊点、芯片和电路板,检测出内部的焊接质量、空洞、裂纹等缺陷。



二、X射线检测的优势



1. 非破坏性检测

X射线检测是一种非破坏性的检测方法,不需要对PCBA进行拆解或破坏,能够保持产品的完整性。这对于高价值和复杂的电路板尤为重要。



2. 高分辨率和高精度

X射线检测技术能够检测到微小的缺陷和细节,其分辨率和精度远高于传统的光学检测方法。这使得X射线检测在高密度、微小元件的PCBA中具有不可替代的优势。



3. 深入检测

传统的检测方法通常只能检测表面缺陷,而X射线检测可以透视电路板的内部结构,检测出内部的焊接缺陷、空洞、裂纹等问题。



4. 自动化和智能化

现代X射线检测设备通常配备了自动化和智能化的功能,可以实现自动扫描、缺陷识别和数据分析,提高检测效率和准确性。



三、X射线检测在PCBA加工中的应用场景



1. 焊接质量检测

焊接质量是PCBA加工中的一个关键因素。X射线检测可以检测焊点内部的空洞、气泡、裂纹等缺陷,确保焊接质量和产品可靠性。



2. BGA和CSP封装检测

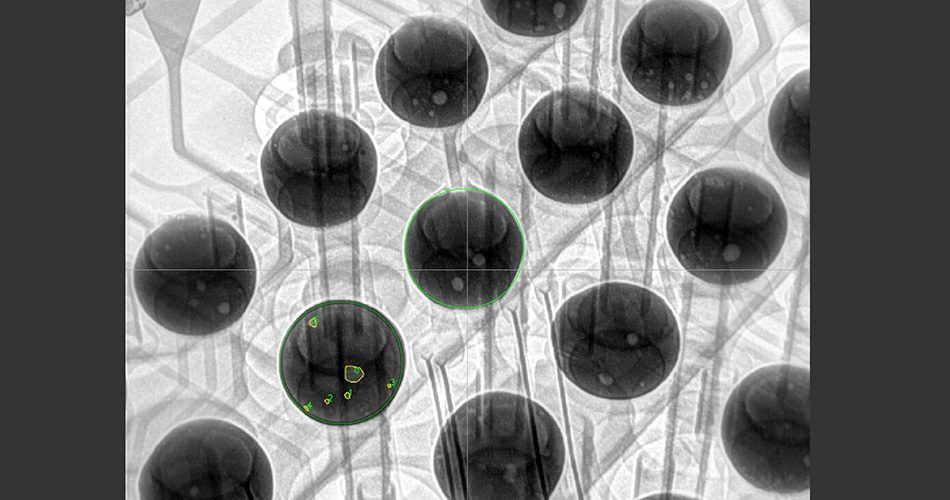

BGA(Ball Grid Array)和CSP(Chip Scale Package)封装的引脚隐藏在芯片下面,传统的检测方法难以检测其焊接质量。X射线检测可以透视封装内部,检测出焊球的缺陷和位置偏差。



3. 多层电路板检测

随着电路板层数的增加,内部层的缺陷检测变得更加困难。X射线检测技术可以穿透多层电路板,检测出内部层的开路、短路等缺陷。



4. 返修和故障分析

PCBA的返修和故障分析中,X射线检测能够快速定位故障点,分析焊接问题和结构缺陷,提高返修效率和成功率。



四、X射线检测技术的发展趋势



1. 高分辨率与高清成像

随着电子产品的小型化和高密度化,X射线检测技术也在不断发展,向着更高分辨率和高清成像的方向发展。这将进一步提升检测的精度和可靠性。



2. 智能化与自动化

现代X射线检测设备越来越多地引入了人工智能和自动化技术,可以实现自动缺陷识别和数据分析,提高检测效率和准确性。



3. 多功能集成

未来的X射线检测设备将不仅仅用于缺陷检测,还将集成更多功能,如三维成像、材料分析等,提供更全面的检测和分析服务。



结语



X射线检测技术在PCBA加工中的应用,为电子制造业提供了一种高效、准确的检测手段。其非破坏性、高分辨率和高精度的特点,使其在焊接质量检测、BGA和CSP封装检测、多层电路板检测及返修和故障分析中具有重要作用。随着技术的不断进步,X射线检测技术将进一步发展,为PCBA加工提供更强有力的支持和保障。
