探讨PCBA拼板方式对比：V-CUT还是邮票孔？

在PCBA加工过程中，拼板方式往往被当作结构细节处理，但在实际量产中，它直接影响贴片稳定性、分板良率、应力控制以及后段装配效率。V-CUT与邮票孔是目前PCBA最常见的两种拼板方式，不同产品条件下，选择不当往往会放大潜在风险。从制造端视角出发，对两种方式进行拆解式对比，更有助于研发与工厂在设计阶段达成一致。

一、拼板方式在PCBA加工中的真实作用

拼板并非单纯为了“好生产”。在SMT贴片、回流焊、在线测试和分板等环节，拼板方式决定了整板的刚性、受热一致性以及局部应力分布。对于尺寸较小或器件密集的板卡，拼板结构设计不合理，很容易在PCBA加工过程中引发翘曲、虚焊或微裂纹问题。

二、V-CUT拼板的工艺特征

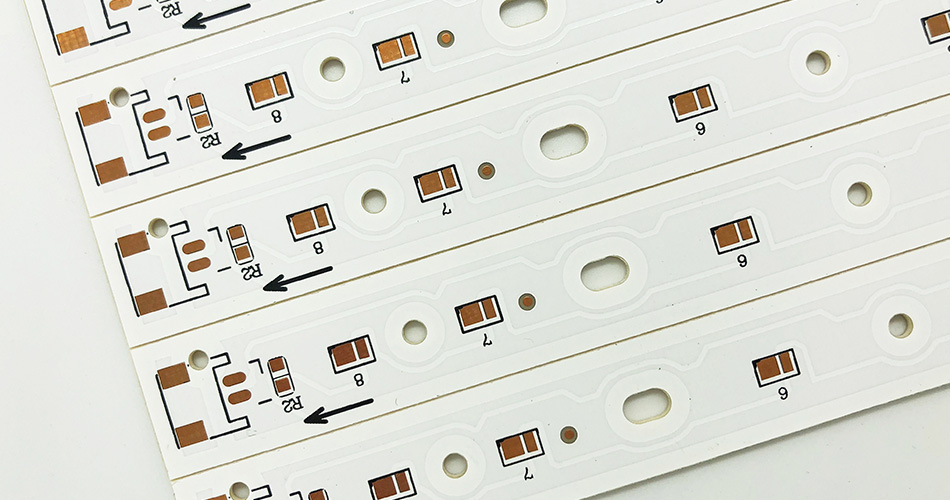

V-CUT是在PCB板边预先开V形槽，通过控制残余厚度实现后续分板。这种方式在PCBA加工中具备明显的效率优势。整板刚性高，SMT贴装与回流焊过程中不易变形，适合高速产线和大批量产品。同时，V-CUT拼板对拼板边框的利用率较高，有利于降低PCB单板成本。

但V-CUT对结构设计提出了更明确的边界条件。元器件与V槽之间需要预留足够距离，陶瓷电容、BGA等脆性器件若靠近切割线，分板瞬间产生的机械应力可能传递至焊点内部，形成隐性可靠性风险。这类问题往往在老化或跌落测试阶段才暴露。

三、邮票孔拼板的结构特点

邮票孔通过一系列等距孔位连接单板，分板时以折断或铣刀去除连接点。在PCBA加工中，邮票孔对板边限制较少，更适合异形板、结构复杂或器件靠近边缘的设计。由于分板应力可控，常被应用在高可靠性产品或功能验证阶段的试产批次。

相应的代价也很清晰。邮票孔拼板整体刚性偏低，在回流焊和传送过程中更依赖治具或加强筋支撑。孔位残留的毛刺和应力点，也会增加后处理工序，对外观或装配精度有要求的产品，需要额外评估。

四、从PCBA加工角度对比两种拼板方式

在产线节拍方面，V-CUT更适合标准化量产，贴片、测试、分板流程高度匹配自动化设备。邮票孔则更偏向柔性制造，适合多品种、小批量或结构频繁调整的项目。

从可靠性维度看，邮票孔在应力控制上更友好，而V-CUT需要通过器件避让、残厚控制和分板方式优化来降低风险。这也是为什么高密度、高精度PCBA往往在早期试产阶段优先采用邮票孔。

五、研发在拼板设计阶段容易忽略的问题

不少研发在设计拼板时，仅从PCB可制造性角度出发，却忽略了PCBA加工环节的实际约束。例如，V-CUT残厚未结合板材厚度和分板方式评估，或邮票孔孔径、间距未考虑回流焊时的整体刚性。当这些问题被留到产线解决，往往意味着返板、改治具，甚至重新开板。拼板方式本身并不复杂，关键在于是否提前让PCBA工厂参与评审。

六、如何在项目中做出更合适的选择

拼板方式并不存在绝对优劣，而是与产品阶段、结构特征和质量目标高度相关。功能样机、小批量验证阶段，更强调风险暴露和应力安全；规模量产阶段，则更看重效率、成本与一致性。在PCBA加工经验支持下，拼板方案往往可以随项目阶段动态调整，而不是一开始就“定死”。

如果你的产品正在面临贴片稳定性、分板良率或可靠性测试反复不过关的问题，不妨回到拼板方式本身重新审视。不同的V-CUT深度、邮票孔参数，背后对应的是完全不同的PCBA加工逻辑。欢迎联系我们，从设计评审阶段就介入，为你的产品匹配更稳妥的拼板方案。
