PCBA加工中的焊接技术详解

2024-06-06 08:00:00 徐继 18

在电子制造行业,印刷电路板组装(PCBA)是至关重要的环节。焊接技术作为PCBA加工中的核心工艺,直接影响到电子产品的性能和可靠性。本文将详细介绍PCBA加工中的几种主要焊接技术,以及它们在实际应用中的优缺点和选择依据。

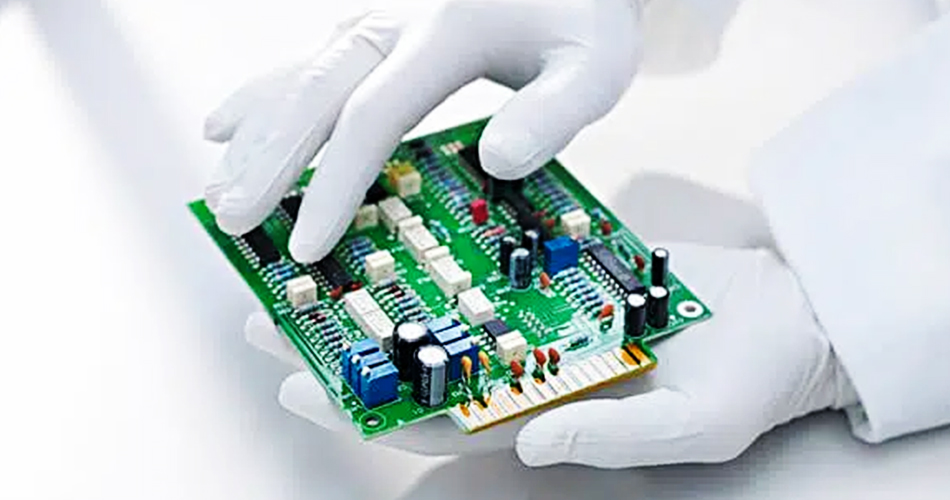

pcba


一、焊接技术的分类



1. 表面贴装技术(SMT

表面贴装技术(Surface Mount Technology, SMT)是当前PCBA加工中最常用的焊接技术之一。SMT工艺将电子元器件直接贴装在PCB表面,通过回流焊接工艺完成焊接。



回流焊接

回流焊接是SMT中的主要焊接方法。它的过程包括锡膏印刷、元器件贴装和回流焊接。回流焊接的优点包括高效性和高可靠性,适用于大规模生产。回流焊接的关键在于温度曲线的控制,通过精确的温度管理,确保焊点形成良好,焊接质量稳定。



2. 通孔插装技术(THT)

通孔插装技术(Through-Hole Technology, THT)是将元器件的引脚插入PCB的孔中,然后通过波峰焊接或手工焊接的方式固定。



波峰焊接

波峰焊接适用于批量生产中通孔元器件的焊接。波峰焊接通过在焊锡液面上形成波峰,让PCB板通过波峰,使焊锡与元器件引脚接触并完成焊接。波峰焊接的优势在于它的速度快,适用于较厚的PCB和大尺寸的元器件。



手工焊接

手工焊接通常用于小批量生产或维修工作。尽管手工焊接的速度较慢,但它具有灵活性,可以处理复杂和特殊的焊接要求。手工焊接需要操作人员具备较高的技能,以确保焊接质量。



二、焊接质量的影响因素



1. 材料选择

焊接材料的选择对焊接质量至关重要。焊锡膏的成分、熔点和粘度都会影响焊接效果。常用的焊锡合金有锡铅合金和无铅焊锡(如Sn-Ag-Cu合金),无铅焊锡在环保法规日益严格的今天应用越来越广泛。



2. 工艺参数

焊接工艺参数的控制是确保焊接质量的关键。回流焊接的温度曲线、波峰焊接的速度和温度、手工焊接的焊接时间和温度等都需要精确控制。合理的工艺参数可以避免焊接缺陷,如冷焊、虚焊和桥接。



3. 设备与工具

高质量的焊接设备和工具是实现优质焊接的基础。自动化焊接设备如回流焊炉和波峰焊机,可以提供稳定的焊接环境,保证大批量生产的一致性。而高品质的焊接工具如烙铁和热风枪,对于手工焊接的精度和效率也至关重要。



三、焊接缺陷及其解决方法



1. 冷焊和虚焊

冷焊和虚焊是指焊点表面未完全熔化或内部接触不良。解决这类问题的方法包括调整焊接温度和时间,确保充分熔化焊锡,同时进行视觉和电气检测。



2. 焊桥和焊珠

焊桥和焊珠是指相邻焊点之间出现多余焊锡,导致短路。通过优化焊锡量、调整焊接参数和增加检测步骤,可以有效减少焊桥和焊珠的发生。



3. 焊点裂纹

焊点裂纹通常由于焊接应力或冷却不均匀引起。通过优化温度曲线、使用适当的焊锡合金和减少机械应力,可以降低焊点裂纹的风险。



结论


PCBA加工中,焊接技术是决定产品性能和可靠性的关键因素。通过选择合适的焊接技术、优化工艺参数和严格质量控制,可以确保焊接质量,提升产品的竞争力。随着电子产品的不断发展,焊接技术也在不断进步,企业需要紧跟技术前沿,持续改进焊接工艺,以满足市场需求。
