PCBA设计布局规划:提升电路板功能性的设计策略

2024-04-16 08:00:00 徐继 7

PCBA(Printed Circuit Board Assembly)设计布局规划是电路板设计过程中至关重要的一环,它直接影响到电路板的功能性、性能和可靠性。本文将探讨如何通过合理的设计策略和布局规划,提升电路板的功能性和设计效率。

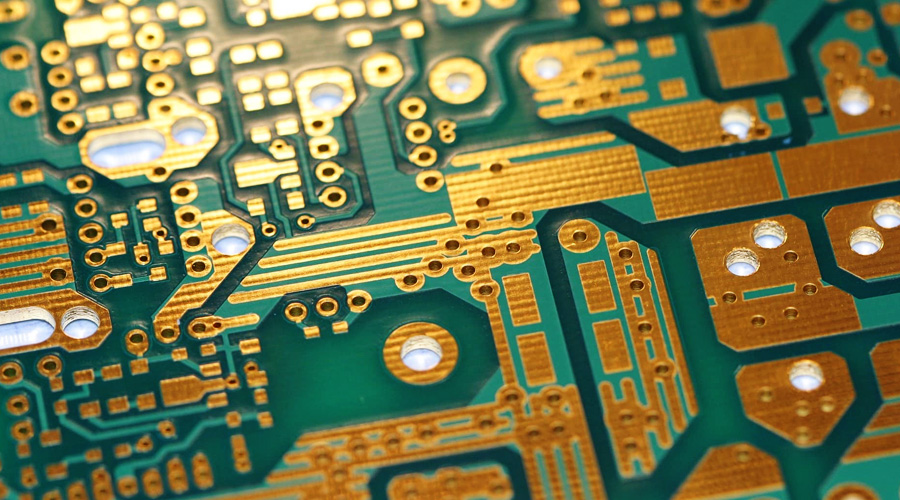

pcba


1、设计目标与需求分析

在进行PCBA设计布局规划之前,首先需要明确设计的目标和需求。包括电路板的功能要求、性能指标、尺寸限制、接口需求等方面,全面分析客户需求和产品特性,为后续设计提供明确的指导。



2、功能模块划分与优化布局

将电路板按功能模块进行划分,并针对不同功能模块进行优化布局。例如,将高频模块与低频模块分开布局,避免干扰;将高功率模块与低功率模块分区域布局,提高系统稳定性和可靠性。



3、信号线路规划与阻抗控制

在PCBA设计布局中,信号线路规划和阻抗控制是关键步骤。通过合理规划信号线路走向、长度和宽度,控制阻抗匹配,减少信号串扰和信号衰减,提高电路板的传输性能和稳定性。



4、电源与接地规划

电源与接地是PCBA设计中需要特别关注的重要部分。合理规划电源线路走向和接地方式,降低电压噪声和地线回流,提高电路板的电气性能和抗干扰能力。



5、热管理与散热设计

对于高功率模块或工作频率较高的电路板,热管理和散热设计至关重要。通过合理规划散热器位置、散热片布局和通风孔设计,有效降低电路板温度,保证系统稳定性和可靠性。



6、组件选型与布局优化

在PCBA设计布局中,合理选择组件类型和尺寸,优化组件布局,可以有效减少电路板面积,提高设计密度和可靠性。同时,注意避开高温元器件和干扰源,避免互相影响,提高电路板的稳定性。



7、PCB设计工具应用与仿真分析

在实际设计过程中,利用先进的PCB设计工具进行布局规划和仿真分析是必不可少的。通过仿真分析,可以评估设计方案的可行性和性能,优化设计参数,提高设计效率和准确性。



结语

PCBA设计布局规划是电路板设计过程中的关键环节,直接影响到电路板的功能性、性能和可靠性。通过合理的设计策略和布局规划,包括功能模块划分与优化布局、信号线路规划与阻抗控制、电源与接地规划、热管理与散热设计、组件选型与布局优化等方面的考虑,可以提升电路板的功能性和设计效率,满足客户需求,保证产品质量和可靠性。
