PCBA组装中的X光检测和焊点分析

2023-11-15 09:00:00 徐继 106

在PCBA组装过程中,X光检测和焊点分析是两项重要的质量控制工具,它们有助于确保焊点的质量和可靠性。以下是有关这两个方面的详细信息:


pcba

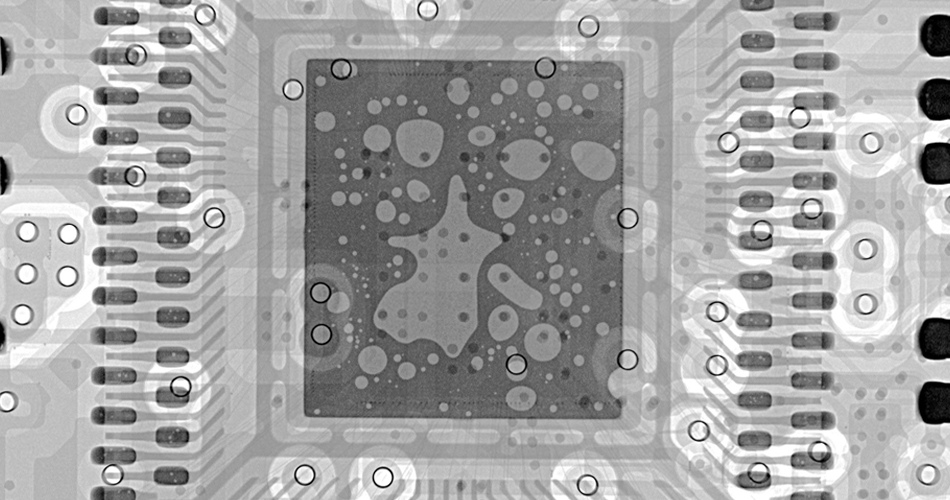

1. X光检测:



X光检测是一种非破坏性的检测方法,通过X射线穿透电子元件和焊点,可视化内部结构并检测潜在问题。在PCBA组装中,X光检测通常用于以下方面:



BGA(球栅阵列)检测:BGA封装中的焊球连接通常无法直接可视化。X光检测可用于验证焊球的位置、形状和质量,以确保可靠的连接。



QFN(Quad Flat No-Lead)封装检测:QFN封装通常需要通过X光检测来检查焊盘的完整性和连接。



通过孔焊点检测:对于多层PCB,通过孔连接通常需要X光检测来确保连接的完整性和质量。



元件定位和定向:X光检测可以用于验证元件的准确位置和定向,以确保它们正确安装在PCB上。



焊接质量分析:X光检测还可以用于分析焊接区域的质量,如焊料分布、焊缺陷和虚焊等。



X光检测的优势包括非破坏性、高分辨率、能够检测隐藏问题和大批量生产的适用性。它是确保高质量焊点的重要工具。



2. 焊点分析:



焊点分析是通过视觉检测和测试技术来评估焊接质量和可靠性的过程。以下是焊点分析中的一些关键方面:



视觉检测:使用高分辨率相机和显微镜来检查焊点的外观,以识别焊缺陷、虚焊、焊料分布不均等问题。



X射线检测:已经提到了X光检测,它可以用于检测焊点的内部结构和连接情况,特别是对于BGA和QFN等封装。



电气测试:使用电气测试方法,如连通性测试和电阻测试,来验证焊点的电气性能。



热分析:通过热分析方法,如红外热成像,来检测焊点和元件的温度分布,以确保没有热问题。



断裂测试:进行断裂测试以评估焊点的强度和耐久性,尤其对于需要承受机械应力的应用非常重要。



焊点分析有助于及早识别和解决焊接问题,确保PCBA的可靠性和性能。



综合考虑,X光检测和焊点分析是确保PCBA焊点质量和可靠性的重要工具。它们可以帮助识别和解决潜在问题,减少不合格品率,提高产品的质量和性能。在生产过程中的适当阶段使用这些工具,可以大大提高制造的可靠性。
