如何设计一套低成本且高覆盖率的PCBA测试治具引导方案？

在PCBA加工体系中，测试治具的价值往往被低估。很多项目更关注贴装效率和焊接良率，却忽略了测试阶段对整体质量闭环的影响。一套设计合理的测试治具引导方案，不仅影响ICT/FCT测试效率，还直接关系到产品良率、误判率以及后期维修成本。尤其在中大批量PCBA加工项目中，治具设计的优劣，会被生产节拍放大数倍。低成本与高覆盖率之间的平衡，本质上是结构设计与测试逻辑的协同优化。

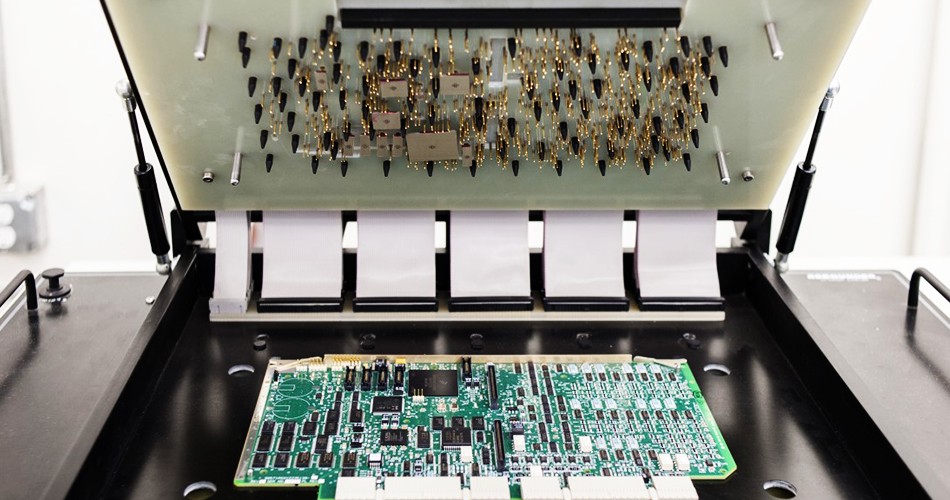

一、测试点规划是治具设计的成本核心

很多治具成本偏高，并不是加工问题，而是前端测试点规划不合理导致的。在PCBA设计阶段，如果测试点分布混乱、冗余或过度集中，治具设计就必须增加探针数量、调整结构间距，甚至分层设计，成本自然上升。

合理的测试点规划，会让治具设计变得更“轻”。例如在电源、关键信号以及通信接口区域进行重点覆盖，而对低价值节点进行适当收敛，可以显著减少探针数量，同时保证测试有效性。在PCBA加工项目中，测试覆盖率并不是简单“越多越好”，而是要控制在“有效覆盖”范围内。过多测试点不仅增加治具成本，还会提高接触失败概率。

二、引导结构设计决定治具成本上限

低成本治具方案，核心在于“引导结构是否清晰”。治具引导板设计如果缺乏统一基准，会导致探针排布复杂化，最终增加CNC加工难度和装配难度。在实际项目中，常见的成本上升来源包括：PCB定位点不统一、引导孔位置分散、缺乏标准边界参考、拼板结构未统一规划。

这些问题会迫使治具设计工程师进行大量非标准化调整。而在规范的PCBA加工流程中，引导结构通常会提前统一：定位孔标准化、边界对齐规则统一、测试区域集中规划、关键区域优先锁定。这样可以在不增加额外硬件成本的情况下，提高治具设计效率。

三、探针布局的优化直接影响测试覆盖率

测试覆盖率的关键，不是探针数量，而是探针位置。很多治具设计会出现“探针堆在一起”的情况，表面覆盖率很高，但实际信号价值有限。

合理的探针布局应基于电气功能分区，而不是物理空间分区。例如电源轨、时钟信号、高速通信链路、控制逻辑应分别规划测试点，而不是简单按区域铺开。在PCBA加工中，高价值信号往往集中在少量关键节点。如果这些节点被准确覆盖，即使减少部分辅助测试点，也不会影响整体测试效果。这种设计方式可以在保证测试质量的前提下，显著降低探针数量，从而减少治具复杂度和维护成本。

四、减少冗余结构，是控制治具成本的重要手段

很多治具成本超标的原因，并不是测试需求过高，而是结构设计过度复杂。例如双层压板、复杂导向柱、冗余弹簧结构等，在小型或中等复杂度PCBA加工项目中并不一定必要。

通过优化PCB自身设计，可以减少对复杂治具结构的依赖。例如统一高度器件布局、减少高低差过大的元件、优化测试窗口位置，都可以让治具结构更加扁平化。治具越简单，维护成本越低，稳定性也越高。这一点在批量生产中尤为明显。

五、标准化设计是降低长期成本的关键

很多企业在不同项目之间重复设计治具，导致重复开发成本不断累积。建立统一的测试治具引导规范，可以显著降低长期成本。例如统一定位孔标准、统一测试点命名规则、统一边界参考结构。

在PCBA加工体系中，这种标准化带来的收益会在多个项目中持续释放。尤其对于产品线较多的企业，可以减少大量重复工程设计工作。同时，标准化设计还能提高跨工厂协同能力，使不同PCBA加工厂能够快速接手项目，减少沟通成本。

六、治具设计质量直接影响量产稳定性

很多项目在试产阶段看不出问题，但进入量产后，测试节拍和误判率会逐渐暴露。治具设计不合理，会导致：接触不稳定、测试误判增加、维护频率上升、产线节拍下降。这些问题不会直接体现在电路功能上，但会持续影响整体生产效率。在PCBA加工现场，测试治具已经不只是检测工具，而是连接设计与量产的重要环节。

在PCBA加工体系中，一套低成本且高覆盖率的测试治具方案，本质上不是单点优化，而是从PCB设计到测试结构的一体化协同结果。只有在设计阶段提前规划测试逻辑，才能在后续量产中同时控制成本与效率。
