PCBA加工中的贴片技术:SMD元件的安装和排列

2023-10-05 11:00:00 徐继 34

贴片技术是PCBA中的重要步骤,特别是对于SMD(Surface Mount Device,贴片元件)的安装和排列。SMD元件相对于传统的THT(Through-Hole Technology,穿孔元件)更小、更轻,具有更高的集成度,因此在现代电子制造中得到广泛应用。以下是关于SMD元件安装和排列的主要考虑因素:


pcba


1. 贴片技术种类:



a. 手工贴片:

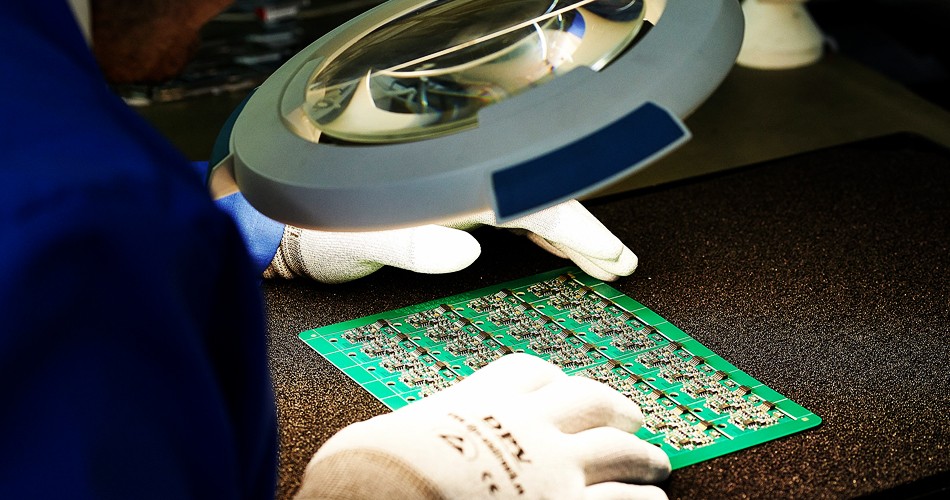

手工贴片适用于小批量生产和原型制造。操作员使用显微镜和精细工具,将SMD元件一个个精确地安装到PCB上,并确保正确的位置和方向。



b. 自动贴片:



自动贴片使用自动化设备,如贴片机(Pick and Place Machine),以高速、高精度地安装SMD元件。这种方法适用于大规模生产,能够显著提高生产效率。



2. 贴片元件尺寸:



SMD元件的尺寸范围广泛,从微小的0201封装到较大的QFP(Quad Flat Package)和BGA(Ball Grid Array)封装。选择适当尺寸的SMD元件取决于应用需求和PCB的设计。



3. 精确定位和定向:



SMD元件的安装需要非常精确的定位。自动贴片机使用视觉系统来确保元件的准确安装,同时还需要考虑元件的定向(例如,极性)。



4. 高温焊接:



SMD元件通常通过高温焊接技术固定到PCB上。这可以通过传统的热风烙铁、回流焊炉或波峰焊等方法来实现。温度控制和焊接参数的准确控制至关重要,以防止元件损坏或不良焊接。



5. 组装工艺:



在SMD元件的贴片过程中,还需要考虑以下方面的工艺:



胶水或胶粘剂:有时需要使用胶水或胶粘剂来固定SMD元件,尤其是在振动或冲击环境下。



热沉和散热:某些SMD元件可能需要适当的热管理措施,例如散热器或导热垫片,以防止过热。



通孔元件:在某些情况下,仍然需要安装一些THT元件,因此需要同时考虑SMD和THT元件的排列。



6. 审查和质量控制:



贴片完成后,必须进行视觉检查和测试,以确保所有SMD元件都正确安装、定位准确,没有焊接问题和连线故障。



贴片技术的高度精确性和自动化程度使得SMD元件的安装变得高效且可靠。这种技术的广泛应用促使了电子产品的小型化、轻量化和高性能化,是现代电子制造的重要组成部分。
