PCBA热管理策略:散热器、热沉和风扇的设计

2023-09-27 11:00:00 徐继 137

在PCBA设计中,有效的热管理策略至关重要,特别是对于高性能、高功耗或高温度应用。以下是散热器、热沉和风扇的设计策略:

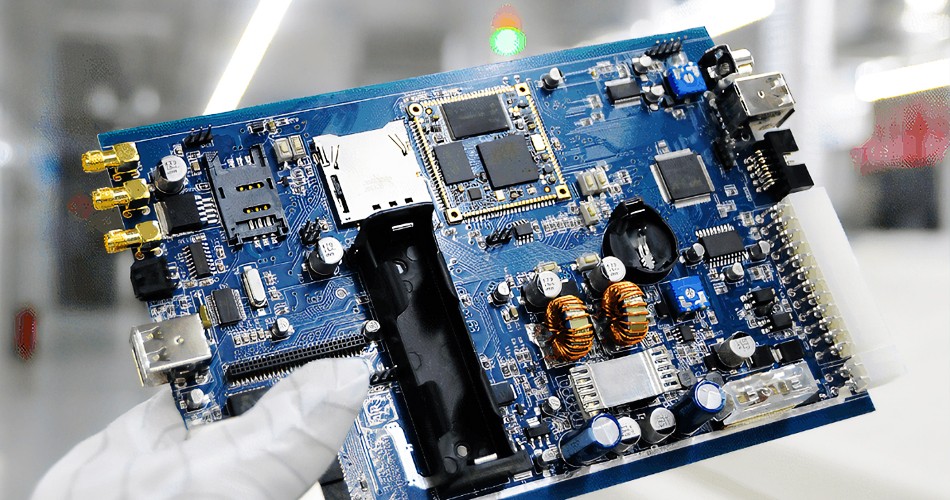

pcba


1. 散热器(Heatsinks)设计:



散热器是一种用于增加表面积以便更好地散发热量的设备。以下是散热器设计的考虑因素:



材料选择:选择高导热性的材料,如铝或铜,以制造散热器。这些材料有助于将热量从热源(如CPU或功放器)传递到散热器表面。



表面积和结构:设计散热器的形状和结构,以最大化其表面积。这有助于提高散热器的散热效率。



散热片设计:散热器上的散热片可以增加散热表面积。设计时要考虑散热片的数量、形状和排列方式。



热导管(Heat Pipes):热导管是一种能有效传递热量的设备,可以将热量从热源传递到散热器的其他部分。



2. 热沉(Heat Spreaders)设计:



热沉是用于分布和均匀散发热量的组件,通常位于热源和散热器之间。以下是热沉设计的考虑因素:



材料选择:选择具有良好导热性的材料,如铜或铝,以制造热沉。



尺寸和形状:设计热沉的尺寸和形状,以确保其能够有效地分布热量。



热界面材料:使用高导热性的热界面材料,如热导垫片或热硅脂,以确保热量能够有效地传递到热沉。



3. 风扇(Fans)设计:



风扇可以通过空气流动来增加散热效果。以下是风扇设计的考虑因素:



风扇类型:选择适当类型的风扇,如轴流风扇或离心风扇,根据散热需求和空间限制。



风扇尺寸:确定风扇的尺寸,以确保它能够提供足够的空气流量,同时适应PCBA的尺寸。



布局和位置:将风扇安装在PCBA上的适当位置,以确保它能够覆盖热源和热散热器。



风道设计:设计风道或散热罩,以引导空气流向热源和热沉。



风扇控制:使用温度传感器和风扇控制电路来根据PCBA的温度需求自动调整风扇速度。



噪音和振动控制:考虑风扇的噪音和振动问题,尤其是在噪音敏感或振动敏感的应用中。选择低噪音和低振动的风扇型号,或者采用隔振措施来减少振动传递。



维护和寿命:选择高质量的风扇,以减少维护需求和提高寿命。定期清洁和维护风扇,以确保其性能不受影响。



安全性:确保风扇的安全性,以防止操作人员受伤。在可能的情况下使用保护罩或警示标志。



综合考虑以上因素,风扇的设计应该能够提供足够的散热性能,同时满足噪音、振动和安全性要求。



综上所述,散热器、热沉和风扇的设计在PCBA热管理中扮演关键角色。有效的热管理策略可以确保PCBA在高温度和高性能要求下稳定运行,从而提高产品的可靠性和寿命。设计师应该根据具体应用的要求和限制来选择合适的散热和冷却解决方案,以确保PCBA的温度保持在安全范围内。
