关于电容的这些事你都知道吗?

2023-05-06 17:08:34 徐继 30

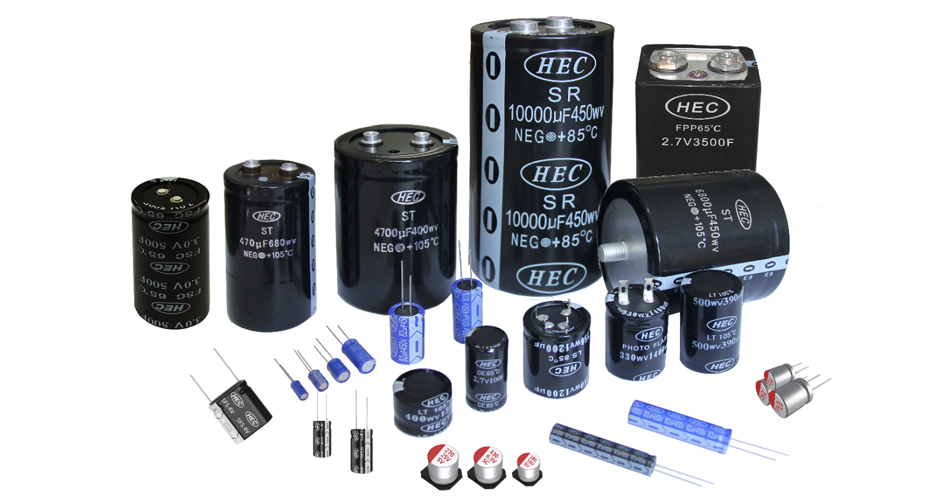

电容相信大家都不陌生,就算没有见过也听过,在现在的生活中,电容是必不可少的元件之一,大到线路,小到一个小小的电子主板,特别是单相电机的启动,都无不需要电容。所谓电容,就是容纳和释放电荷的电子元器件。

pcba

电容的工作原理



电容的工作原理很简单,比如家里的自来水管,供水端经过长途跋涉,水量免不了会时大时小。若是直接供给用户使用,就会感觉到出水时大时小。而通常自来水公司每隔一段距离就会建一个水塔。这个水塔的作用就是储水,能将不稳定的水源,稳定地送到每家每户。

这个水塔就对应电子学里面的电容,电容的作用是储能,可将不稳定的电能,变成稳定的电能后传送给电路。理想的电容本身并不消耗电能量,它吸收多少能量就会放出多少电能量。当输入的电压波动时,电容才会产生电流,因为会进行充电或放电,当电压稳定时,就不会产生电流,称之为“隔直流通交流”。



电容的充电



把电容器的两个极板和电池的正负极相连,两个极板就分别带上了等量的异种电荷,这个过程叫充电,充电过程中电路中有短暂的充电电流。

充了电的电容,两极板间就有电场,电势差U,从电源获得的电能储存在电场中,这种能量叫电场能。电容器有储存电荷和电场能的本领。



电容的放电



把充电后的电容器两极板接通,两极板上的电荷中和,电容器不再带电,这个过程叫放电,并有短暂的放电电流。



电容器主要参数的标注方法



直标法

电解电容器或体积较大的无极性电容器:标称容量、额定电压及允许偏差。

体积较小的无极性电容器:标称容量、额定电压及允许偏差。

容量单位:微法(μF)、納法(nF)、皮法(pF)

如:1p2表示1.2 pF;1n表示1 000 pF;10n表示0.01 μF;2μ2表示 2.2 μF。



数码标注法

数码标注法一般为三位数码表示电容器的容量,单位pF 。其中前两位数码为电容量的有效数字,第三位为倍乘数,但第三位倍乘数是9时表示×10 -1。

如:

101   表示:10 ×101 = 100 pF

102   表示:10 ×102 = 1 000 pF

103   表示:10 ×103 = 0. 01μF

104   表示:10 ×104 = 0.1μF

223   表示:10 ×103 = 0. 022μF

474   表示:10 ×104 = 0. 47μF

159   表示:10 ×10–1 = 1. 5 pF



色标法

色标法:在电容器上标注色环或色点来表示电容量及允许偏差。

四环色标法:第一、二环表示有效数值,第三环表示倍乘数, 第四环表示允许偏差(普通电容器)。

五环色标法:第一、二、三环表示有效数值,第四环表示倍乘数, 第五环表示允许偏差(精密电容器)。

如:

棕、黑、橙、金   表示其电容量为 0.01 μF,允许偏差为±5%

棕、黑、黑、红、棕   表示其电容量为 0.01 μF,允许偏差为±1%
