PCB电路板为什么大多是绿色的?

2021-07-15 13:42:43 徐继 698

我们看到PCB电路板大多是绿色的,是因为PCB电路板的油墨选择了绿色,油墨的主要作用就是保护PCB表面,形成具有一定厚度的保护层,并阻断铜和空气的接触。其实PCB电路板还有黑色、白色、红色、蓝色、黄色等,那为什么PCB电路板大多是绿色的呢?下面就给大家来分析一下原因:



1、制作工艺:

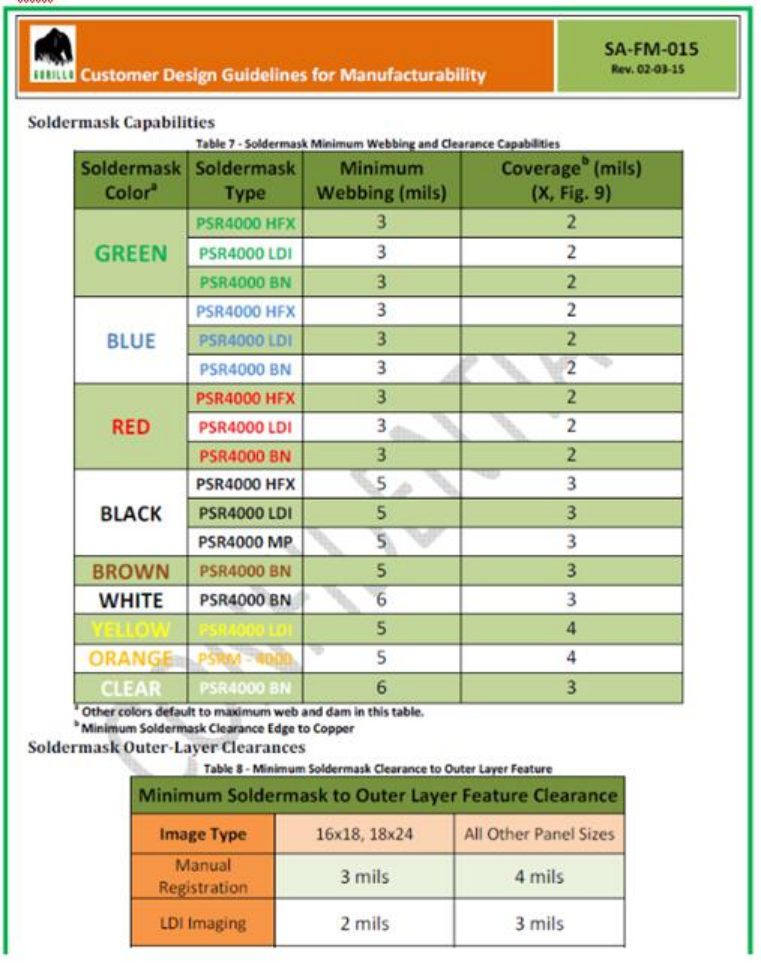

绿色油墨可以做到更小的误差,更小的面积,可以做到更高的精度,下面是截取Gorilla公司的Fab能力技术文档。

pcba

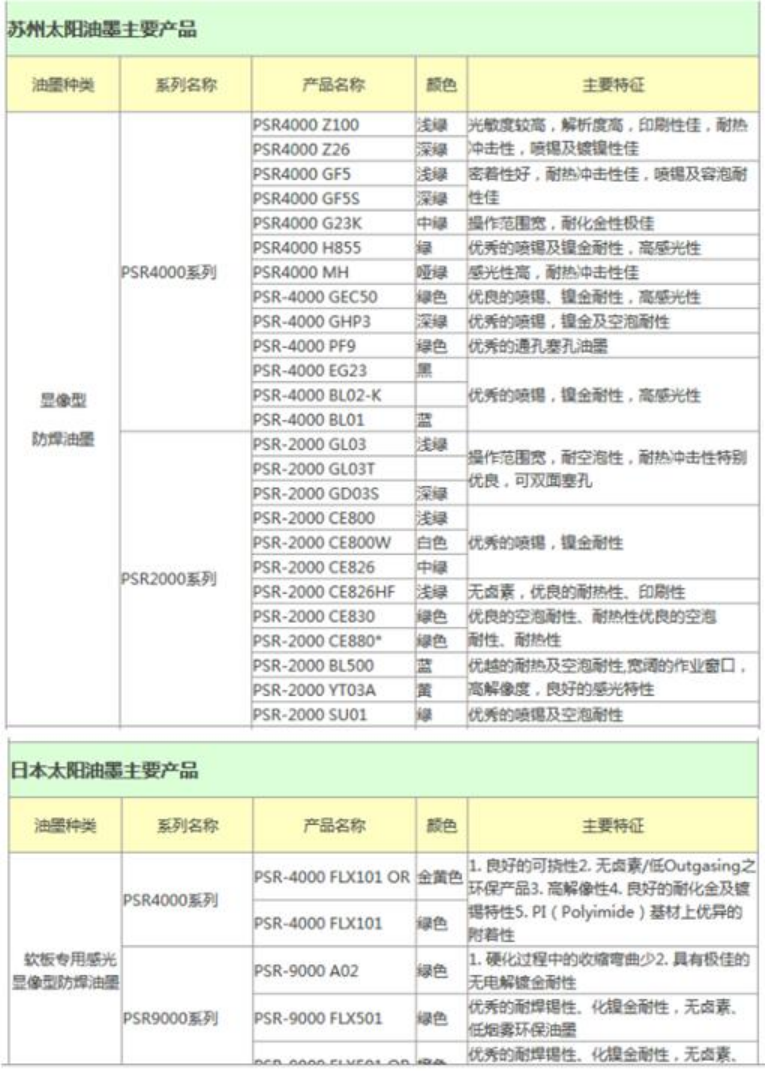

从技术文档可以看出绿色、红色、蓝色比起其他颜色具有更高的设计精度。同时,绿色油墨比起其他颜色的油墨,具有更好的特性,下图截取了太阳油墨产品特性表。

pcbapcba

从以上信息可以得出,绿色油墨比其他颜色的油墨具有更好的特性。



2、成本控制:

因为绿色油墨在工艺加工上更加有优势,所以,越来越多的电子工程师愿意选择绿色油墨,就会导致工厂储备更多的绿色油墨,采购量大,出货量大,成本自然可以降低。所以相对来说PCB板使用绿色油墨成本最低。

其他颜色的油墨,比如黑色的油墨,由于其表层走线几乎全部遮住,导致对后期的维修造成很大困难,所以是不太方便制造和使用的一种颜色,而且黑色PCB对孔的难度最高,因此良品率相对来说会比其他颜色PCB板要低一些,成本相对会比较高。


3、人员因素:

选用绿色油墨,因为绿色对眼睛的刺激小,生产、维修人员在长时间盯着PCB板做业时不容易眼睛疲劳对眼睛伤害小。



所以我们看到大多数PCB板是绿色的原因有三个,第一是出于工艺制程考虑,第二是出于成本考虑,第三是出于工作人员考虑,当然,特殊的场景也可以选择特殊的颜色,比如LED板就适合白色的油墨,有利于PCB板的散热,所以我们要根据我们是实际需求来选择油墨的颜色。
