SMT模板的制造方法

2020-05-19 12:01:49 227

随着SMT的发展,对网板的要求不断提高,模板就随之产生,模板用来定量和分配焊膏,是保证焊膏印刷质量的关键因素。

目前使用的模板主要是金属模板,其的制作工艺有三种:化学腐蚀法、激光切割法和电铸成型法。

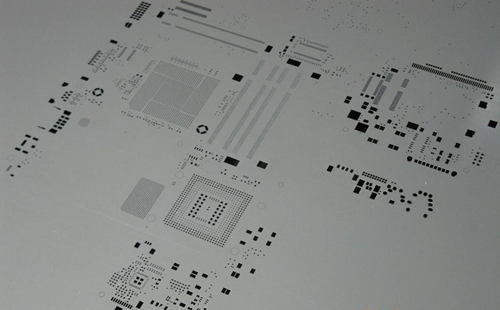

钢网

(1)化学腐蚀法:化学腐蚀法制造模板是最早采用的方法,常用于锡磷青铜或不锈钢模板的制作。其工艺流程主要有曝光、显影、蚀刻、钢片清洗、张网等。优点是一次成型,速度较快,价格较便宜;缺点是易形成沙漏形状(蚀刻不够)或开口尺寸变大(过度蚀刻),制作环节较多,累积误差较大,制作过程有污染,不利于环保。

(2)激光切割法:激光切割法利用激光发生器,像光绘绘图仪一样直接在金属模板上切割窗口,常用于不锈钢和高分子聚酯材料模板的制作。其工艺流程主要有取坐标、数据处理、激光切割、打磨、张网等,这种方法尺寸精度高、窗口形状好、工序简单、周期短、孔壁较光洁等优点;缺点是逐个切割,制作速度较慢。

(3)电铸成型法:电铸成型法是用加成方法制造模板的技术,一般采用镍为模板材料,它是通过电铸使金属电沉积在铸模上制成的,常用于镍材料模板的制作。其工艺流程主要有涂感光膜、曝光、显影、电铸镍、成型、钢片清洗、张网等。优点是孔壁光滑,特别适合超细间距模板制作;缺点是工艺较难控制,制作过程有污染,不利于环保,制作周期长且价格太高。

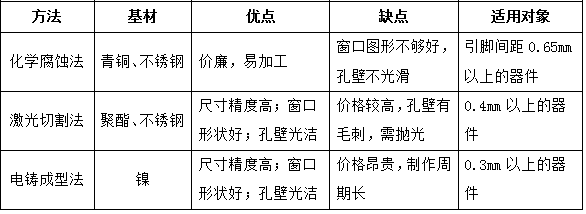

                                          模板制造方法对比表
