飞针测试与针床测试：不同量产阶段PCBA电学品质的最优验证方案

在PCBA加工的交付流程中，电学功能验证是确保终端设备可靠运行的临门一脚。然而，针对不同批次规模与复杂度要求，如何选择最高效、高覆盖率的测试策略，是决定生产成本与交付周期的关键。飞针测试与针床测试，作为两种截然不同的物理接触验证方案，各自占据了不同的应用生态位。作为业内人员，我们必须基于生产规模与设计属性，为每一个PCBA项目定制最优的验证路径。

一、 飞针测试：灵活性驱动的研发与中小批量方案

飞针测试的本质是利用电动的细长探针，在软件控制下移动至PCB上的预设节点进行通断与阻抗验证。其最显著的物理优势在于无需定制任何模具。在产品研发打样阶段，设计文件往往变动频繁，今天改一个电阻位，明天换一个电容封装，如果采用需要定制针床的测试方案，不仅成本高昂，且每一版设计变动都意味着昂贵的模具报废。

对于中小批量生产，飞针测试表现出极强的柔性。其软件编程逻辑能够直接调用Gerber文件坐标，实现即插即用的电性诊断。这种方式测试密度极高，能够覆盖到针床测试难以触及的微间距焊盘，同时避免了针床物理压紧过程中可能引发的板件形变风险。虽然单板测试时长较长，但在物料成本敏感、订单规模有限的场景下，它是平衡检测覆盖率与成本的极致方案。

二、 针床测试：高效率产线的量产加速器

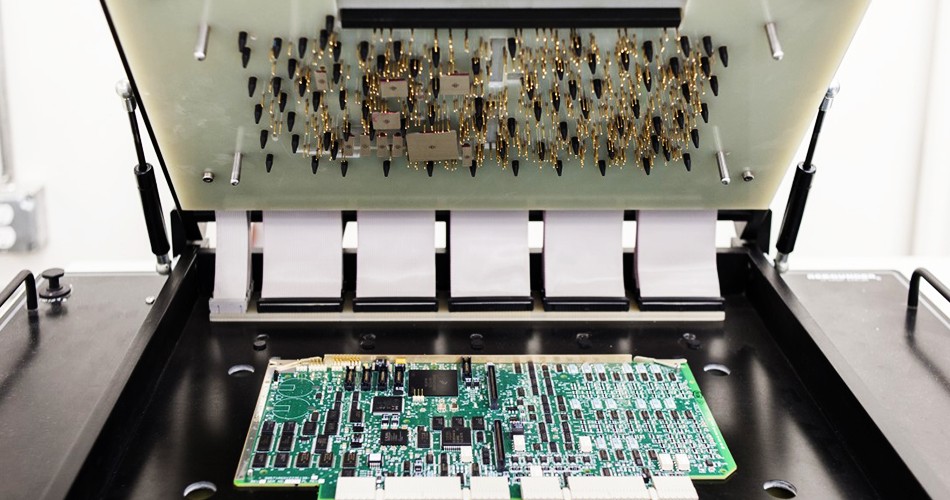

当订单规模进入数万片甚至更高的量产阶段，每一秒的节拍时间都在决定着产线的产出效益。此时，飞针测试的慢节奏成为了瓶颈。针床测试通过定制化的工装模具，将数百甚至数千根探针一次性压紧在板卡的测试点上，实现全节点的瞬时联通诊断。这种物理结构决定了它在单位时间内极高的处理效率，将原本需要数分钟的测试缩短至数秒。

为了支撑针床测试，PCBA在设计初期便必须进行严格的测试点设计即Test Point Design，这要求电路板布线必须留出足够的探针触碰空间。在量产环境下，这种高昂的工装模具费可以通过单位测试成本的极致压缩进行摊销。一旦工装到位，该方案表现出极高的可重复性与稳定性，成为高频次、大批量制造环境下保证电学一致性的最优工具。

三、 验证逻辑与测试覆盖率的动态平衡

选择PCBA测试方案不仅是对比效率，更要评估电气连接的覆盖范围。飞针测试因为具备软件坐标移动能力，理论上能够覆盖PCB表面的所有电气节点。针床测试则受限于探针物理空间，在某些超高密度封装或小型元器件布局上存在触碰盲区。在高端制造体系中，我们通常采用“组合拳”策略：对于复杂的电源管理模块或射频链路，采用专门设计的针床来确保大电流测试的准确性，同时辅以飞针测试来检测那些无法引出测试点的逻辑通路。

这种动态验证逻辑不仅提升了整体电学品质的信赖度，还避免了由于单一检测手段造成的误判。我们在交付前，通过分析历史制造数据，预判哪些点位在贴片过程中最容易产生失效，从而在测试工装中重点强化这些节点的覆盖，确保每一片板卡的电气表现精准匹配设计指标。

四、 基于产品生命周期的策略演进

制造交付不是一成不变的。一个成功的产品通常会经历从研发打样、小批量导入、到大规模量产的生命周期演进。我们的策略是伴随产品阶段同步切换。在研发早期，完全依赖飞针测试的柔性，快速闭合工艺参数与电路设计的漏洞；进入量产中后期，及时转产至针床测试，通过规模效应降低测试单价。

这种策略性的切换，要求制造团队在PCBA设计初期就介入，要求布线工程师在设计板子时，同步规划好未来的针床触碰点位，同时保证这些点位不影响射频信号完整性。这种从设计阶段即考虑制造测试需求的逻辑，是确保大规模量产期间品质零波动的根本保障。

高效的电测方案不仅能筛选出不良品，更能通过数据反馈持续优化制造稳定性。如果您目前正在为量产规模与检测工装的平衡而困扰，或者需要针对特殊封装产品优化测试覆盖逻辑，请立即与我们探讨。欢迎联系我们。我们的工艺工程团队随时为您评估产品设计的测试风险，协助您从产品生命周期的视角规划最优的飞针与针床切换策略，确保您的每一个项目都能实现制造效率与可靠性验证的完美结合。
