X-Ray射线检测：探寻BGA封装内部隐形品质缺陷的无损利器

在现代电子制造体系中，BGA（球栅阵列）等高密度封装技术广泛应用于各类高端计算平台、通信设备与工业控制器。然而，这种将数百个焊球隐藏于芯片底部的封装结构，给品质管控带来了极大的物理阻碍。肉眼观察或常规的光学检测设备，完全无法识别这些被封装体遮蔽的电气连接状况。作为PCBA加工领域的核心检测手段，X-Ray射线检测技术利用物质密度的差异，提供了无损探测BGA封装内部隐形缺陷的唯一有效路径，它是确保PCBA复杂产品实现长期可靠性的关键防线。

一、 射线成像的物理逻辑与缺陷解析

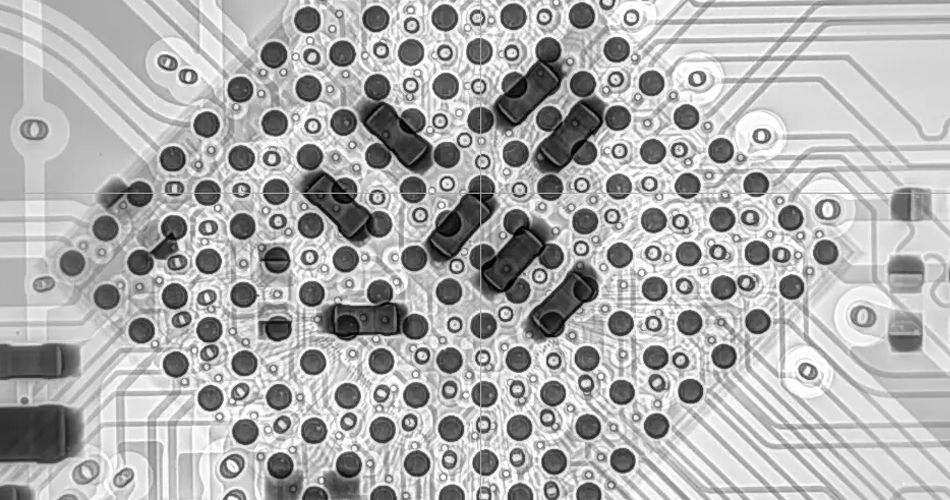

X-Ray检测的核心物理机制在于不同材料对射线衰减系数的差异。锡基焊球密度远高于塑料封装外壳与印制电路板的基材，在射线成像中呈现出清晰的高对比度图像。这种技术手段能够精准探测BGA内部可能存在的桥连即短路、开路即虚焊、气孔以及焊球偏移现象。

在PCBA加工实际作业过程中，操作人员通过调整射线的发射能量与成像角度，实现多层级的透视探测。特别是在探测冷焊或微观虚焊时，利用斜角扫描成像，可以清晰地观测到焊球与焊盘之间是否存在微小的断层间隙。这种透视能力将原本封闭的制造盲区转化为直观的数据反馈，使得制造端不仅能够判断产品是否合格，更能根据图像信息快速定位工艺参数偏差，比如回流温度不足引发的焊球非完全融合。

二、 焊点内部空洞率的定量控制

在大功率电子模块的焊接中，BGA焊球内部的气孔率是决定散热性能与力学疲劳寿命的核心变量。这些气孔产生于锡膏印刷至回流过程中，若气泡未能及时逸出，便会在焊球内部留下孔洞。大面积的气孔会严重削弱焊球的载流能力，并诱发长期的结构性疲劳，最终导致芯片在热循环工况下脱落。

我们采用X-Ray系统中的自动分析算法，对每一个检测到的焊球进行体积扫描与空洞率占比分析。制造规范严格限定空洞占比不得超过总投影面积的百分之十五。当监测数据接近规格上限，系统即刻触发工艺参数修正，比如优化回流炉内真空排气的时间窗口，或者调整焊膏的预热曲线，以确保气泡有足够时间通过液态焊料表面排出。这种基于X-Ray定量数据驱动的品质管理，赋予了产线极高的缺陷规避能力。

三、 复杂结构下的多层透视与故障定位

高端PCBA加工项目常涉及多层堆叠结构，这对X-Ray的成像能力提出了更高要求。通过引入切片式断层扫描即CT技术，我们能够将板卡内部的复杂结构层层解剖。在处理高密度的层叠芯片布局时，该技术能有效避免不同层间焊球图像重叠造成的干扰，精准识别出某一层特定引脚的焊接质量问题。

这种探测精度不仅局限于简单的连接判定，更扩展至焊球形状的形态学分析。如果发现焊球呈现非对称的圆柱状或出现边缘拖曳，这意味着贴装压力或回流焊中的热胀冷缩存在异常。通过对射线图像进行形态学量化处理，技术团队能够迅速回溯至具体的生产环节，将可能导致批量性失效的隐患扼杀在初期，极大减少了由于BGA底部缺陷带来的现场售后故障。

四、 将无损检测转化为预防性工艺资产

X-Ray检测绝非一次性的终检手段，它是支撑制造工艺持续进阶的数字化资产。诺的电子将检测获得的图像数据与MES系统内的SN码进行关联绑定，建立每一个元器件的焊接历史记录。当同一系列的BGA芯片在检测中频繁出现特定位置的气孔时，系统分析逻辑会指向印刷工艺的网板开孔设计，提示优化开孔逻辑以改善排气特性。

这种通过无损检测手段积累的影像大数据，为后续研发导入提供了坚实的基础参考。我们在产品设计的早期阶段，利用这些历史影像数据进行可制造性设计即DFM评审，识别出易发生焊接失效的布局设计，从方案端预防制造风险。这是将传统的“后端检测”转型为“前端预防”的制造升级策略，确保产品交付的每一块电路板都具备顶级封装焊接品质。

在精密元器件封装焊接品质的管控中，射线检测是保证复杂逻辑电路运行稳定性的基石。如果您正面临高密度BGA封装下的潜在连接失效风险，需要一套具备深度无损透视分析能力的制造保障方案，请立即与我们联系。我们的制造工艺小组随时准备为您评估高密度封装的焊接可靠性，协助您构建包含X-Ray透视分析在内的多维度品质防护体系，确保您的PCBA项目始终在最高工艺水准下平稳运行。
