品质不是检出来的，但检测是最后一道盾牌：诺的电子全检流向

在PCBA加工领域，有一种流传甚广的观点：品质是制造出来的，不是检验出来的。这话虽然在管理学层面逻辑严密，但在工程落地时，如果缺少了严密的检测手段，制造流程将失去自我进化的能力。对于高端电子产品而言，高良率的交付不仅依赖于前置的工艺管控，更需要一道坚不可摧的质量屏障。诺的电子推行的高密度全检流向，核心在于利用多维度、自动化、高频率的检测节点，为PCBA的最终交付提供最后的安全防线。

一、 印刷阶段的SPI光学过滤与闭环

印刷是SMT工艺中的关键起始点。诺的电子在锡膏印刷工位强制部署了SPI即锡膏厚度检测设备。设备利用激光扫描技术，以微米级精度实时测量锡膏的体积、面积及对准度。当印刷偏位导致体积超过标准容差的百分之十时，系统会自动发出联锁指令，强制产线暂停作业。

这种及时的拦截逻辑，有效防止了由于锡量不足导致的后续焊接虚焊，或者因锡量过大引发的相邻焊点短路。通过将SPI数据与贴片机坐标参数联动，我们可以即刻定位偏移的源头，实现印刷品质的闭环处理。这种检测机制确保了板卡在进入贴片环节前，其物理介质的状态完全处于可预测的健康阈值内。

二、 贴片与焊接节点的AOI全覆盖巡检

SMT贴片与回流焊是品质波动的多发地带。我们的PCBA产线在贴片机后端与回流焊后端分别设置了AOI光学检测机。贴片后AOI主要监控极性、偏位及有无错料，而回流后AOI则专注于焊点的润湿形态、爬锡高度及锡珠分布。

自动化检测程序覆盖了电路板上的每一个元件，通过多角度成像与算法比对，剔除任何肉眼无法察觉的微小偏移或引脚翘起。这种全检模式的价值在于其极高的检测覆盖率，消除了人工抽检带来的漏判风险。在检测过程中识别出的每一个缺陷，都会记录在质量档案中，作为产线工艺参数迭代的数据源。通过这种高密度的视觉过滤，我们将焊接成品的合格率推向了行业领先水平。

三、 隐藏节点的X-Ray无损探测逻辑

对于采用BGA、CSP、QFN等精密封装的板卡，焊点往往隐藏在器件底部。传统的光学检测手段对此束手无策，这就需要X-Ray检测系统的介入。我们对所有涉及此类精密器件的PCBA产品执行百分之百的透视筛查，利用高能射线穿透封装材料，直击底部的焊球形态。

检测逻辑的核心在于对空洞率、偏移程度与连焊现象的精确判别。针对大电流功率模块，我们对空洞面积占焊点截面积的比例有着严苛的上限控制，任何超过阈值的焊球均被标记为隐患品并进行隔离。这种基于透视技术的深度全检，将检测范围从板件的物理表面延伸至器件内部，是保障电路板在大电流、高应力环境下实现长期稳定的核心手段。

四、 功能测试FCT的模拟工况验证

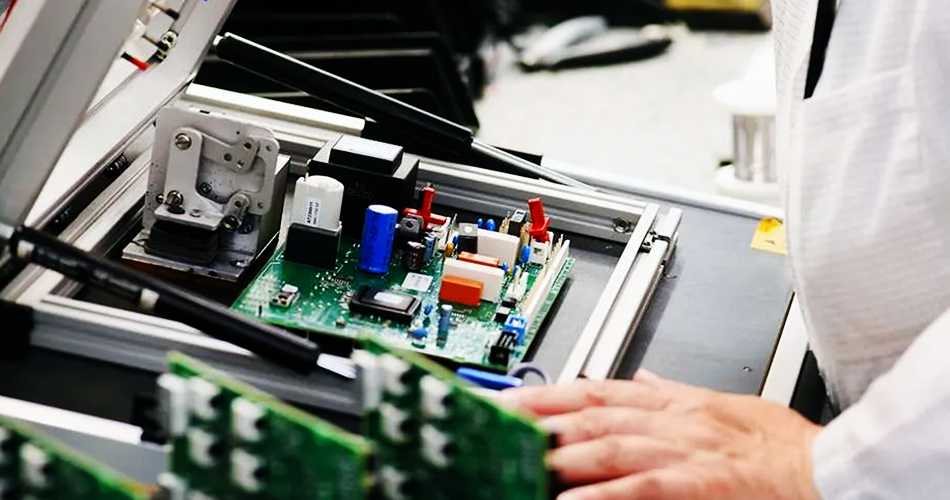

在物理层面的缺陷全部排除后，功能测试即FCT是最后一项防线。该环节不仅仅是验证电路是否通电，更需要通过加载负载模拟产品在真实工况下的运行状态。我们的FCT系统通过自动测试平台，对电路板的逻辑输入与功率输出进行严密的波形匹配验证，确保每一块板件的电气表现符合客户的电路设计规格。

对于具有通讯功能的板卡，我们执行完整的协议握手验证，对于功率变换类板卡，我们实施全负载压力测试。检测逻辑覆盖了电路的电性逻辑、功耗特性与噪声水平，确保交付的产品在组装到终端设备前，已经经历了最接近实战场景的极限模拟。通过这一环节，我们能够捕捉到那些虽然外观完好，但电气特性因内部元器件参数微差导致性能衰退的问题，从而保障产品全功能的零缺陷出货。

品质是制造的生命线，而检测系统则是维护这条生命线的最后盾牌。如果您在寻求能够通过严苛的全检逻辑，确保每一块离线产品都符合最高交付标准的制造伙伴，我们将是您的首选。欢迎联系我们。我们的制造运营团队随时为您评估检测策略，协助您构建覆盖SPI、AOI、X-Ray与FCT的完整质量防线，确保您的PCBA项目始终处于最高水准的交付轨道之上。
