智能首件检查仪结合LCR自动测量：将量产前的第一份物料管控卡在绝对安全线

在SMT表面贴装生产中，工单转产与批次切换是爆发群发性质量事故的高危窗口。当新产品完成第一块电路板的贴片后，该“首件”的品质高低直接决定了后续成百上千辆整批在制品的生杀大权。传统PCBA加工主要依赖人工对照纸质BOM和位号图，手持万用表表笔进行逐个元件的盲测。这种依靠肉眼核对的方法效率极低，且极易疲劳漏检。引入智能首件检查仪并结合数字化LCR自动测量系统，通过光学图像与物理电学特性的双向互锁，正在将量产前的第一份物料防错控制强行卡在绝对安全线以内。

一、传统人工首件核对的物理极限与群发性漏网风险

在现代高密度电子组装中，一块多层电路板上的贴片阻容、精密二极管、集成电路等往往多达上千颗，0201、01005等微型封装已经成为常态。人工执行首件检查时，技术人员需要在一张巨大的纸质BOM表、丝印图和一块巴掌大小的物理板卡之间高频切换视线。寻找一个微小焊盘通常需要数十秒。不仅如此，人工使用万用表表笔触碰元件两端进行电学测量时，手部的微小抖动极易造成表笔滑落短路，甚至物理刮伤脆弱的微型元件表层。面对外观毫无二致的贴片电容，人工单凭肉眼完全无法区分其内部的容值与耐压差异。这种高度依赖个人经验与专注度的检测机制，一旦发生误判或漏检，一旦后段盲目启动高速量产，贴片机将以每小时数万颗的速度连续复制错误，导致整批板卡面临全面报废或高昂的拆板返修代价。

二、智能首件仪的光学架构与LCR电学参数自适应核验

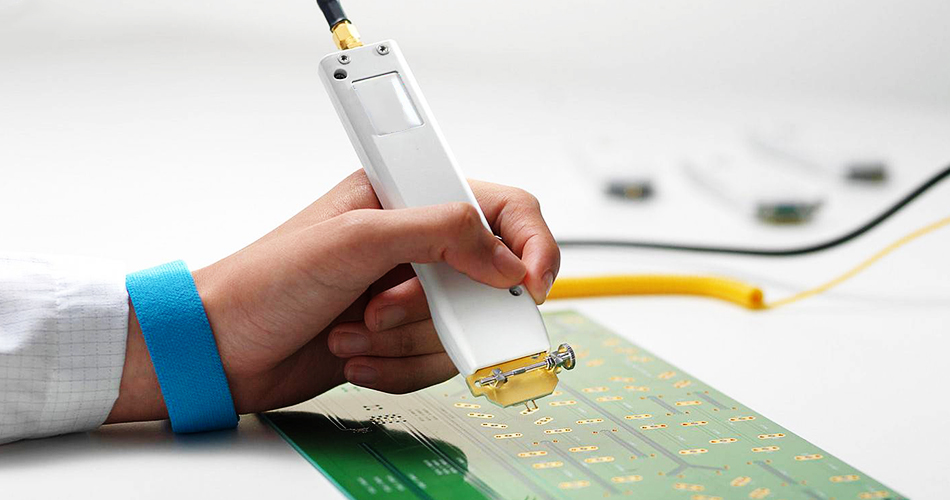

智能首件检查仪通过软硬件的高度集成，建立了全新的数字化视觉与物理电学双重核验标准。设备的底层核心由一台高分辨率全幅工业相机和一套移动式数字化LCR测试桥组成。在实际操作中，完成贴片的首件电路板被平整放置在检测台面上，高清光学系统在几秒内完成整板的高清晰度数字化图像捕捉。系统软件通过智能算法，自动将该物理图像与客供的CAD坐标文件、BOM清单进行像素级的坐标对齐与重叠覆盖。检查仪通过自带的程序算法，自动规划出一条耗时最短的检测路径。测试探针或专用手持LCR夹具移向目标元件时，系统会自动在线切换LCR的测试频率、电平高度及量程范围，针对电阻、电容、电感执行绝对电学数值的自适应测量。

三、数据无缝对接与物理检测指标的绝对精准化

数字化的首件检查彻底消除了人工判定的模糊地带，将检测过程的所有物理参数转化为硬核的可视化技术指标。当LCR自动测量探针接触到0201电容的两端，系统内部的测试桥会在80毫秒内完成电容值和损耗因子的测算。智能首件仪的控制主板将这一实时读出的10纳法物理数值，与BOM数据库中登记的标准标称值进行秒级对齐。系统会自动套用工艺文件规定的正负5%的误差窗口。如果测得数值在合规窗口内，软件界面对应的位号立刻变绿并自动跳转至下一个坐标；一旦测得容值由于上料错误变为了100纳法，系统会瞬间锁死测试进程，界面弹出大面积红色阻断警告，并发出高分贝蜂鸣。这种光电结合的检测精度，确保了阻容元件错料、反向、极性错误以及多料漏料的拦截率达到100%。

四、无纸化首件报告自动生成与品质生命档案可追溯

智能首件仪对PCBA制程控制的提升，不仅体现在前段的强力拦截，更体现在质量管理数据流的完整闭环与固化。整板上千个位号的核验动作完成后，系统会自动清空所有挂起异常，并由后台一键生成符合IPC认证标准的数字化首件检查报告。该报告中不仅包含每一颗元件的物理位号、BOM标称值、LCR实际测量绝对值、误差百分比，更自动附带高清晰度的单板局部特征光学照片。报告带有不可篡改的加密数字签名、操作员ID和时钟戳，直接秒级同步上传至工厂的MES系统。在后续的量产审计中，任何一块成品的UID条码都可以反向追溯到其量产前第一份首件的完整电学指标，实现了制造过程在底层硬件数据层面的数字孪生。

用数字化工具收紧工艺执行的口袋，用绝对精准的物理测量锁死批量不良的源头，是高端电子制造不可动摇的管理铁律。欢迎联系我们，共同探讨SMT车间智能首件检查系统的部署细节与高可靠性PCBA加工的量产前全闭环防错管控工艺。
