扫描链测试（Boundary Scan）技术：在不增加测试点的情况下100%验证超精密BGA

在PCBA加工向高密度、微型化演进的进程中，BGA（球栅阵列）封装的引脚间距已缩减至0.5mm甚至0.4mm。这类超精密元器件的焊点完全隐藏在芯片本体下方，传统的在线测试（ICT）依靠物理探针触碰测试点的模式遇到了难以逾越的物理极限。强行在密集的布线区塞入测试焊盘，不仅会破坏PCB的信号完整性，还会大幅增加设计复杂度。边界扫描（Boundary Scan）技术基于IEEE 1149.1标准，通过在芯片内部建立虚拟的数字化通道，实现了在不增加外部物理测试点的前提下，对超精密BGA进行100%焊接验证的技术突破。

一、超精密BGA的物理检测瓶颈与引脚盲区

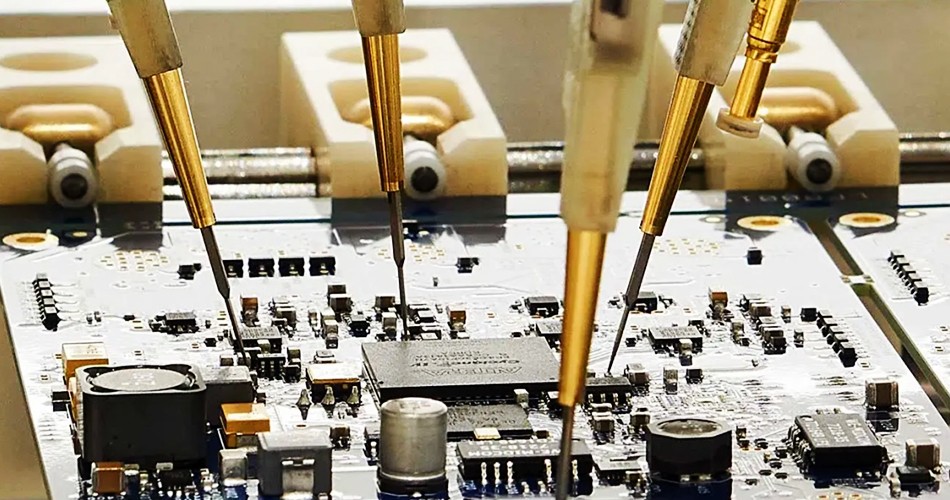

现代复杂单板在PCBA加工上面临的最核心挑战，是高密度核心芯片底层引脚的“不可达性”。一个拥有上千个引脚、Pitch值仅为0.5mm的微型BGA，其走线往往需要占用多层板的内层空间。如果按照传统的可测试性设计（DFT）规范，为每个引脚在PCB表面拉出一个0.8mm的物理测试点，不仅会导致PCB板面尺寸剧增，还会因引入大量的寄生电容与寄生电感，导致GHz级别的高速信号发生严重衰减。此外，物理探针的下压机械力极易造成微小焊盘的拉伸剥离。缺乏有效的接触手段，导致传统的ICT针床夹具在面对此类超精密封装时，测试覆盖率往往断崖式下跌，留下大量的隐性工艺盲区。

二、边界扫描的底层机理：移位寄存器构建的虚拟探针

边界扫描技术的核心逻辑，是用芯片内部的微观数字逻辑单元来替代外部的宏观物理探针。支持IEEE 1149.1标准的BGA芯片，在其每个核心逻辑引脚与内部电路之间，都硬嵌入了一个边界扫描单元。这些单元在物理上紧贴芯片的物理管脚。在测试激活状态下，这些原本独立的扫描单元会首尾相连，在芯片内部串联成一条闭环的移位寄存器链条。测试机无需触碰BGA下方的任何一个焊球，只需通过PCB边缘引出的JTAG标准标准接口（包含TCK、TMS、TDI、TDO四根核心信号线），输入串行测试向量。测试数据会沿着扫描链有序流动，由内部逻辑单元对每个引脚的电平状态进行锁存与读取，从而完成电气通断的逆向判定。

三、互连测试的精准诊断：桥连与虚焊的无盲区定位

在PCBA加工制程中，边界扫描技术最擅长捕捉的是BGA底部的连锡短路、开路虚焊以及由于芯片本身受热形变导致的吊脚缺陷。当两颗同样具备边界扫描功能的BGA芯片在PCB上进行高速数据总线互连时，测试软件可以通过TDI接口向第一颗BGA的输出引脚链注入特定的“0”或“1”驱动驱动电平。随后，通过JTAG总线驱动第二颗BGA的输入引脚链进行同步接收，并由TDO接口将读取到的数据串行移出。如果原本应当接收到“1”的引脚读出了“0”，系统通过比对网表拓扑结构，不仅能瞬间判定该网络存在缺陷，还能精确诊断出是U1芯片的A2引脚发生了开路，还是U1的A2与A3引脚之间发生了制程连锡，实现了芯片底部的数字化全景透视。

四、混合制程适配：簇测试（Cluster Test）对非扫描器件的穿透检测

在实际的PCBA加工板卡上，并非所有元器件都自带JTAG接口。边界扫描技术具备强大的兼容扩展能力，能够通过扫描芯片的“外溢效应”对周边非扫描元器件进行联合诊断。这种扩展应用被称为“簇测试”。即使BGA周边连接的是不支持边界扫描的普通逻辑芯片、电平转换器或EEPROM存储器，测试工程师也可以利用与其相连的BGA JTAG引脚作为激励源。通过控制BGA的边界扫描单元，向这些外围小器件强行发送读写控制时序，并读取反馈回来的数据波形。这种利用有源芯片“顺手牵羊”式的检测模式，成功将测试防线渗透到了整板的各种离散逻辑器件中，在完全不增加测试盘面积的前提下，使整板的综合电气测试覆盖率稳步突破98%的行业高标准要求。

利用数字化的边界扫描链技术，能够用最精简的物理空间设计，换取最彻底的微观焊接品质拦截。如果您正在开发搭载了超精密BGA、FPGA或多芯片堆叠封装的高密度电子产品，需要全方位的DFT评估与零盲区的高可靠性PCBA加工服务，欢迎联系我们。
