飞针测试探针标记（Probe Marks）管控：高频电路板微小阻抗线免受机械损伤

在高频高速通信PCBA加工中，信号完整性是衡量制造品质的核心技术指标。随着5G/6G基站、毫米波雷达等高频电子产品的普及，PCB上的差分微带线与共面波导线间距大幅缩减，对特征阻抗的控制精度已收紧至±5%以内。飞针测试作为研发试产和小批量阶段不可或缺的电气通断验证手段，其测试探针对阻抗线的高频触碰极易留下机械擦伤，即探针标记。研究如何控制飞针压力与下压量，避免微小阻抗线受损，是保障高频PCBA电气性能的重要课题。

一、 探针标记的高频效应：趋肤效应下的电场畸变

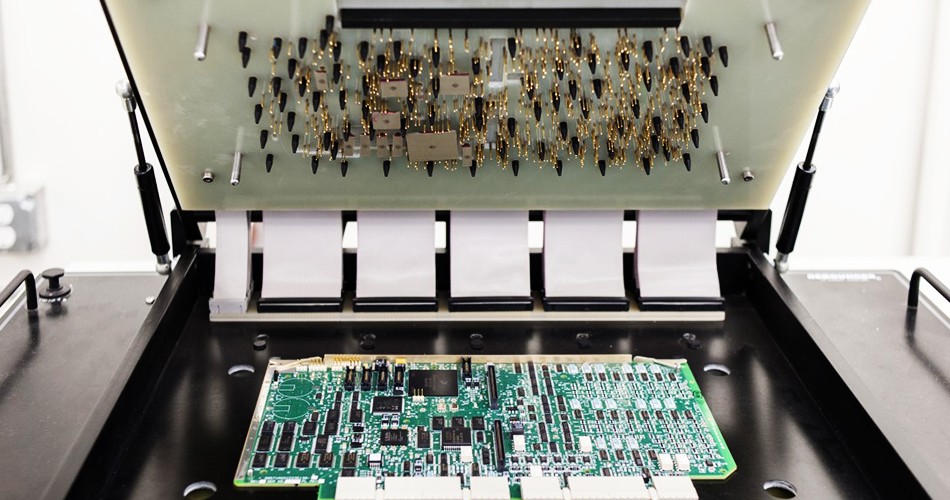

飞针测试仪通过数个受步进电机控制的微型合金探针，在高速移动中直接撞击PCBA表面的测试焊盘或裸露导线。常规低频电路对轻微的探针凹坑并不敏感，但在GHz量级的高频工况下，信号的传输遵循“趋肤效应”。高频电流不再穿透导线内部，而是集中在铜箔表面的极薄外层。当探针垂直下压时，若压力过大，会在阻抗线上形成明显的微观凹坑、铜层剥离或边缘起毛刺。这种物理几何形变的改变，会导致局部铜厚和表面粗糙度发生突变，进而引发特征阻抗突变。在高速信号通过该凹坑时，反射系数飚高，导致回波损耗恶化，信号在传输路径上产生严重失真。

二、 机械损伤的物理量化：下压量与触点直径的工艺界限

要阻止探针对微观线路的破坏，工艺端必须将肉眼不可见的机械形变转化为可量化的物理控制指标。工厂在执行高频PCBA加工测试时，品质部门需利用金相显微镜或白光干涉仪对首件测试后的探针针痕进行微观三维形貌测算。常规无特殊要求的制程中，探针针痕深度往往达到5\mu m至8\mu m。但在高频阻抗线路中，针痕压痕深度必须刚性限制在 2\mu m 以内（通常在0.5\mu m至1.5\mu m区间），且触点微观压痕面积不得超过整个测试焊盘或导线宽度的 15%。如果针尖刺破了阻焊层金/镍镀层并伤及底部的铜箔晶界，哪怕阻抗在线测试显示合格，该板卡在后续服役中也会因为空气潮气入侵引发局部铜氧化，导致延时性阻抗漂移。

三、 软硬件精密协同：轻触技术（Soft-Touch）与微型特殊针尖的应用

将针痕损伤压低至微米级，依赖于飞针测试仪硬件的升级以及控制软件中运动逻辑算法的底层微调。生产线需全面导入具备“轻触技术”（Soft-Touch Control）的高端飞针设备。该技术摒弃了传统的固定脉冲式下压动作，在探针接近板面的瞬间，通过高精度电流传感器实时监测针尖与导线接触时的微弱电阻变化。一旦感应到通路，电机瞬间实施反向电磁阻尼制动，将下压机械力限制在 5g 至 15g 的微小范围内。同时，针尖硬件逐步淘汰容易刺穿铜层的尖锥型针头，转而采用直径为 0.1mm 至 0.2mm 的微型微球形或多点杯状针头，分散撞击瞬间的动能，消除应力集中。

四、 阻抗线防错与测试布局：DFT源头设计优化

在PCBA加工前端的可测试性设计（DFT）阶段实施规避策略，能够从根本上为高频阻抗线构筑物理免疫屏障。工程部门进行技术审查时，应明确禁止飞针探针直接撞击高频差分微带线本体。所有阻抗网络的测试通路，必须通过工程变更（ECN）在原理图阶段延伸出专门的测试引线，并在引线末端设计直径 0.4mm 以上的专用非阻抗功能测试焊盘。测试引线的长度需要配合高频截止频率进行物理阻抗仿真，防止引线过长形成开路天线效应引发电磁干扰。在飞针编程阶段，测试工程师需通过软件将高频敏感区域标记为“轻触禁区”，强制定向调低该坐标区域的电机运行加速度与下压深度，实现工艺精细化分层防御。

精确调控微米级的机械形变，保护高频阻抗线条的微观几何平整，是攻克高速电子设备信号衰减难题的技术核心。如果您正在研发高频通信系统、微波雷达或高速服务器产品，面临阻抗一致性难以闭环、飞针测试损伤板面等工艺技术痛点，欢迎联系我们。
