突破视觉死角：3D-AXI（全自动X射线检查）如何100%全检BGA重叠焊点

在PCBA加工向高密度、微型化演进的进程中，BGA（球栅阵列）、QFN（方型扁平无引脚封装）以及PoP（堆叠封装）的应用比例大幅增加。这些元器件的焊点完全隐藏在芯片本体下方，传统的自动光学检测由于光线无法穿透非透明介质，形成了严重的视觉死角。特别是在双面贴片或层压板卡中，正反面BGA的焊点在垂直投影上高度重叠，给制程质量控制带来了极大挑战。全自动3D X射线检查技术的引入，利用断层扫描与数字化重构，实现了对微观隐蔽缺陷的100%全检。

一、 2D与3D X-ray的技术分水岭：重叠影像的物理分离

在处理复杂PCBA检测时，传统的透射式2D X-ray仅能生成单向的平面投影图像。当PCBA正反两面在相同坐标位置皆贴有BGA芯片，或者板卡内部含有多层金属层时，2D X-ray射线的穿透轨迹会将正反两面的焊球、内部走线以及异物叠压在同一张平面相片中。这种影像重叠导致检测算法无法剥离单面焊点的几何轮廓，极易造成误判与漏判。3D-AXI技术通常基于计算机断层扫描或多轴倾斜旋转成像原理。X射线源与高分辨率数字探测器在机械轴的驱动下，围绕目标区域进行高速同步旋转或多角度打光，瞬间采集数十张乃至上百张微切片断层投影，通过核心数学重建算法（如FDK算法），在数字空间中完美还原PCBA的三维微观结构。

二、 层切（Slicing）算法应用：精确定位Z轴不同高度的焊接缺陷

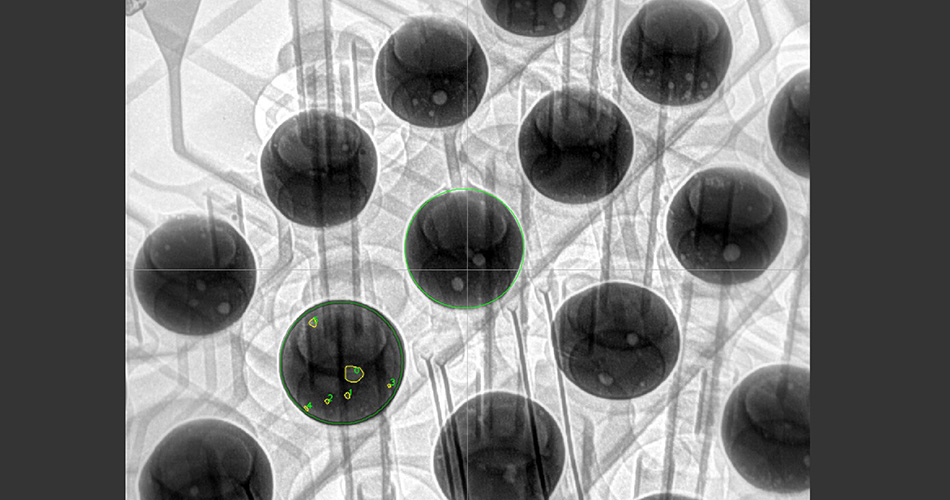

3D-AXI的核心优势在于其具备强大的Z轴深度分辨率，能够将重叠的焊点如同切面包般切分为不同的虚拟平面。工程人员可以根据BGA焊球的实际高度，在软件中设定特定的层切厚度。通过将图像分离为“元器件引脚界面层”、“焊球中心层”和“PCB焊盘基底层”，系统能够独立排查每一个层面的品质状态。在引脚界面层，算法重点抓取芯片翘曲导致的虚焊与吊脚；在焊球中心层，3D-AXI通过计算像素灰度差异，精准量化每个焊球内部的气孔体积比；在焊盘基底层，则能清晰捕获由于锡膏印刷过量产生的微小桥连。这种跨越空间层面的检测，彻底打破了正反面元件重叠造成的影像干扰。

三、 核心量化指标拦截：气孔率与共面度的无盲区考核

利用3D-AXI进行全检，PCBA加工厂可以将主观的经验判定转化为刚性的数字化量化拦截指标。针对汽车电子或通信服务器等高可靠性产品，3D-AXI的软件判定模块被赋予了极其严格的逻辑门槛。以0.5mm Pitch的BGA为例，系统会对每个焊球进行三维体积测算，强制执行单点气孔率的拦截标准。同时，3D-AXI能够测算出BGA整体焊球的正态分布高度。若某几个相邻焊球的受热形变压扁率异常，导致其变形量超出均值的±10%，或者共面度偏差突破 0.08mm阈值，设备会在轨道物流段直接触发拦截机制，将该板卡分流至维修工作站，系统界面同步输出该位置的3D断层彩色伪影图，指引技术人员精准返修。

四、 制造执行系统（MES）闭环：缺陷数据的实时统计与工艺逆向溯源

100%全检的意义不仅在于拦截不良品，更在于将3D-AXI作为整个SMT车间的数据流中心，驱动制程能力的持续改良。3D-AXI设备通过工业通讯协议与工厂的MES系统深度互联。当产线连续出现特定坐标的BGA焊球内部气孔偏高时，系统不仅在末端报警，还会逆向调用前段SPI与回流焊的数据链条。通过对比该批次PCBA在回流焊恒温段的停留时间和真空腔体的抽气压力，工艺工程师可在5分钟内锁定是锡膏配方挥发物超标，还是抽真空阶梯参数设置过快。通过数据流的闭环联动，将检验转化为工艺优化的催化剂，从根本上维持量产项目的品质稳定。

依赖3D-AXI的断层穿透能力与数字化量化管理，PCBA加工厂能够彻底攻克复杂BGA重叠焊点的检测瓶颈，为高精密电子产品的零缺陷交付保驾护航。如果您正在开发集成了高密度BGA、双面堆叠封装等复杂工艺的高价值板卡，并寻找能提供百分之百无死角品质硬拦截的制造伙伴，欢迎联系我们。
