深入理解PCB设计原理:优化电路板性能的关键步骤

2024-05-23 15:00:00 徐继 24

PCB设计是电子产品中至关重要的一环,良好的设计原理和优化步骤直接影响电路板的性能、可靠性和稳定性。本文将深入探讨PCB设计的原理,并介绍优化电路板性能的关键步骤。

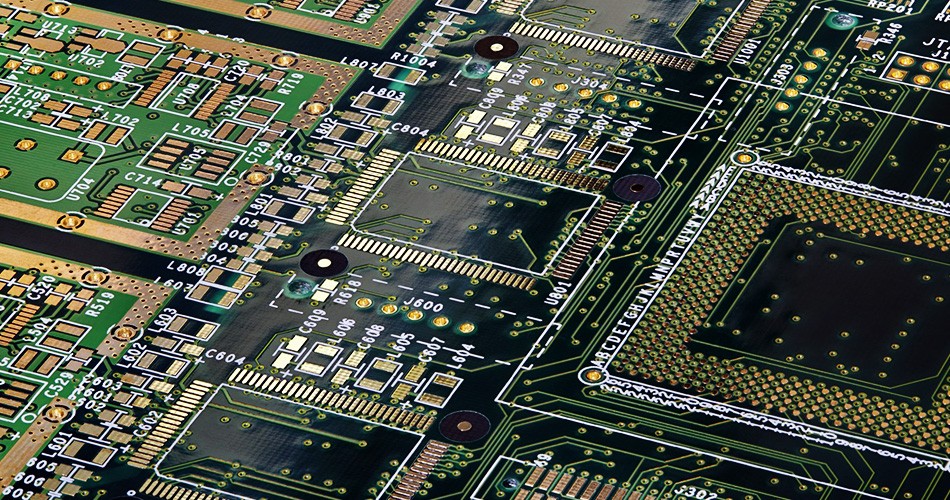

pcba


1、PCB设计原理简介



PCB设计是将电子元器件布局并通过导线连接的过程,其核心原理包括:



  • 信号传输:确保信号传输的可靠性和稳定性,避免信号干扰和失真。

  • 电源分配:合理规划电源线路,确保电源供电的稳定性和可靠性。

  • 地线设计:优化地线布局,减少地线回流路径,降低电磁干扰。

  • 阻抗匹配:对于高速信号线,进行阻抗匹配设计,提高信号传输质量。



2、优化电路板性能的关键步骤



2.1 元件布局优化



合理布局元件是优化电路板性能的关键。通过以下步骤实现元件布局优化:

  • 关键元件位置:将关键元件放置在电路板中心,减少信号传输路径,降低电磁干扰。

  • 分组布局:将功能相似的元件分组布局,减少信号间的干扰和交叉干扰。

  • 热敏感元件处理:将热敏感元件远离热源,防止过热影响元件性能。



2.2 PCB层次规划



PCB层次规划是另一个关键步骤,通过以下方法优化PCB层次:

  • 信号层分离:将高频信号和低频信号分别布局在不同的信号层,减少信号干扰。

  • 电源层设计:规划电源层,确保电源线路短且宽度足够,提供稳定的电源供应。

  • 地层规划:合理规划地层布局,减少地线回流路径,降低电磁干扰。



2.3 差分对布线



差分对布线是优化高速信号传输的关键步骤,通过以下方式实现差分对布线:

  • 长度匹配:保持差分对线路长度匹配,减少信号到达时间差,提高信号传输质量。

  • 距离控制:控制差分对线路之间的距离,减少互相干扰。



2.4 热管理和散热设计



对于高功率电路板,热管理和散热设计是关键步骤,通过以下方法实现热管理和散热设计:

  • 热敏感元件布局:将热敏感元件布局在散热器附近,利用散热器散热。

  • 散热器设计:添加散热器、散热片或风扇等散热设备,提高散热效率。



实例分析:某PCB设计优化案例



以某公司的PCB设计优化案例为例,他们通过以上关键步骤优化了电路板性能。优化后的电路板性能稳定,信号传输质量良好,热管理有效,大大提高了产品的可靠性和稳定性,客户满意度明显提升。



结语



深入理解PCB设计原理并实施关键的优化步骤是优化电路板性能的关键。通过合理的元件布局、PCB层次规划、差分对布线和热管理设计,可以实现电路板性能的最大化,提高产品的可靠性和稳定性。希望本文对PCB设计工程师们有所启发和帮助。
